Задача 82: Стойка вариант 1
Описание

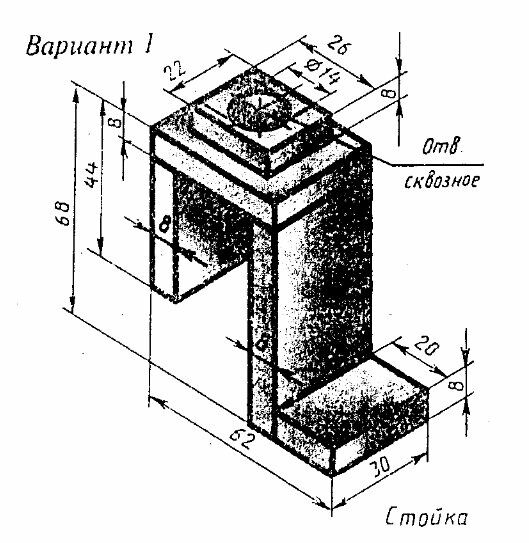

Стойка Вариант 1. Сварное соединение ЧЕРТЕЖ
![]()

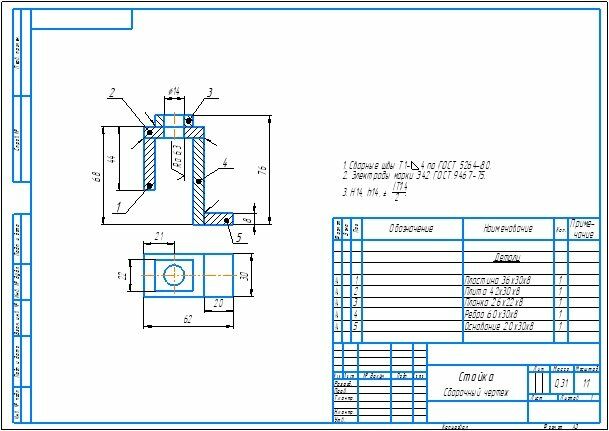

Выполнить сборочный чертеж сварного соединения.
Выполнить чертежи всех деталей входящих в сборочный чертеж.
![]()
В том случае ,когда сварное изделие несложное, его детали можно изготовить непосредственно по сборочному чертежу. На сборочном чертеже при этом наносят все размеры, необходимые для изготовления деталей. В спецификации в графе Формат проставляют символ БЧ(без чертежа), приводят обозначение и наименование деталей, их количество.
![]()

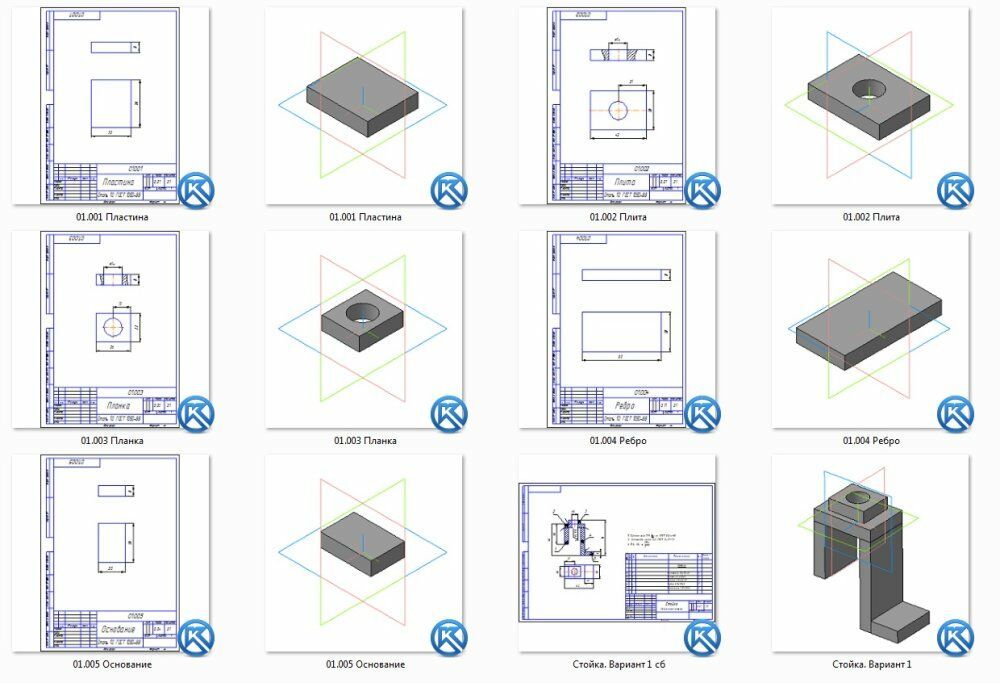

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Выполнить сборочный чертеж сварного соединения. Выполнить чертежи всех деталей входящих в сборочный чертеж.
В том случае ,когда сварное изделие несложное, его детали можно изготовить непосредственно по сборочному чертежу. На сборочном чертеже при этом наносят все размеры, необходимые для изготовления деталей. В спецификации в графе Формат проставляют символ БЧ(без чертежа), приводят обозначение и наименование деталей, их количество.
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
206,34 Kb
Список файлов
Вариант 1 Стойка
01.001 Пластина.cdw
01.001 Пластина.m3d
01.002 Плита.cdw
01.002 Плита.m3d
01.003 Планка.cdw
01.003 Планка.m3d
01.004 Ребро.cdw
01.004 Ребро.m3d
01.005 Основание.cdw
01.005 Основание.m3d
Стойка. Вариант 1 сб.cdw
Стойка. Вариант 1.a3d
