Задача 79: Коническая зубчатая передача вариант 14
Описание
Коническая зубчатая передача. Вариант 14 ЧЕРТЕЖ
![]()

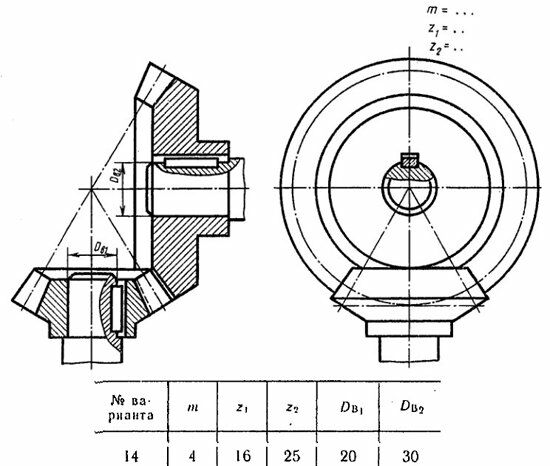

Задание 79
Выполнить чертеж конической зубчатой передачи. Размеры шпонок и пазов для них установить по ГОСТ 23360-78. Остальные параметры см. в Приложениях 10 и 12. Нанести размеры диаметров валов.
m=4
Z1=16
Z2=25
Dв1=20
Dв2=30
![]()

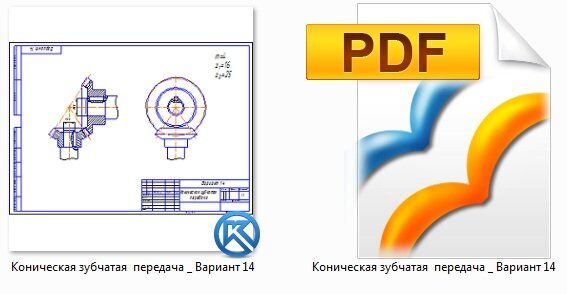

Чертеж выполнен на формате А3 (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 79 Выполнить чертеж конической зубчатой передачи. Размеры шпонок и пазов для них установить по ГОСТ 23360-78. Остальные параметры см. в Приложениях 10 и 12. Нанести размеры диаметров валов.
m=4
Z1=16
Z2=25
Dв1=20
Dв2=30
Чертеж выполнен на формате А3 (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
45,09 Kb
Список файлов
14
Коническая зубчатая передача _ Вариант 14.cdw
Коническая зубчатая передача _ Вариант 14.pdf
