Задача 14: Вентиль запорный, сильфонный, фланцевый вариант 14

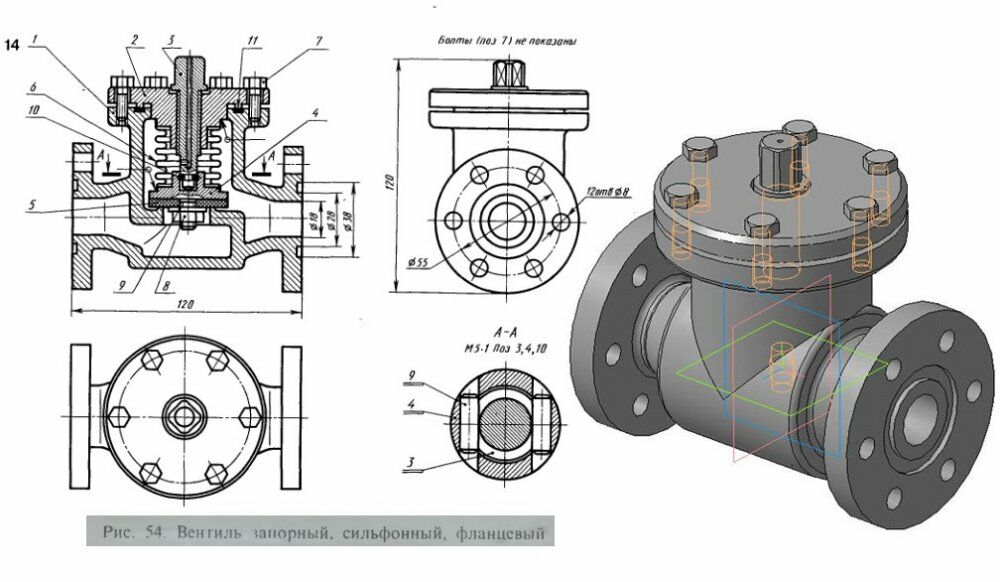

Вентиль запорный, сильфонный, фланцевый Вариант 14 ЧЕРТЕЖ
Корпус штампованный 1 изготовлен из латуни, присоединяется к трубопроводу с помощью фланцев. Для этого каждый фланец имеет шесть отверстий для про­хода болтов.

Крышка 2 изготовлена из латуни, кре­пится к корпусу 1 с помощью шести болтов, которые в данном случае исполь­зуются как винты. Центральное отверстие в крышке для ввинчивания шпинделя 3 имеет резьбу Ml2. Крышка имеет специ­альный цилиндрический выступ для при­соединения сильфона сваркой.

Шпиндель 3 изготовлен из латуни, имеет отверстие ф2, служащее для пред­отвращения образования воздушной по­душки при сжатии сильфона 6.
Золотник 4 изготовлен из латуни, имеет цилиндрическое отверстие для креп­ления головки шпинделя 3 и выступаю­щий цилиндр с резьбой М8 для крепле­ния прокладки 5. На специальный выступ золотника одевается и приваривается сильфом 6. Таким образом, детали 2, 3, 4,6 и 10 (крышка, шпиндель, золотник, сильфон и штифты) образуют сборочную единицу, которая должна была иметь один номер позиции на этом чертеже. Здесь допущено отступление от ГОСТа и номера позиций присвоены каждой де­тали сборочной единицы. Это сделано для того, чтобы иметь возможность вычерчи­вать рабочие чертежи деталей вентиля (в частности, деталей 2, 3,4,6 и 10), минуя выполнение сборочного чертежа этой сбо­рочной единицы.
Прокладка 5 изготовлена из вакуумной резины, обеспечивает плотность перекры­тия проходного отверстия.
Сильфон 6 изготовлен из полутомпака, приваривается к крышке 2 и золотнику 4, обеспечивая изоляцию шпинделя 3 от рабочей среды.
Болты М6х 18 ГОСТ 7798-70 поз. 7, изготовленные из стали (6 шт.), крепят крышку к корпусу, обеспечивая плотный зажим прокладки 11.
Гайка М8 ГОСТ 5915-70 поз. 8 изготовлена из стали, крепит прокладку 5 на золотнике.
Шайба 8 ГОСТ 11371-78 поз. 9 из­готовлена из стали.
Штифт цилиндрический 2x6 ГОСТ 3228-70 поз. 10.
Прокладка 11 изготовлена из вакуум­ной резины, обеспечивает плотность сое­динения крышки 2 с корпусом 1.
Вентиль применяется на вакуумных установках и на трубопроводах для воздуха при температуре до 50 °С. Рабо­чая среда подается слева, под золотник. Перекрытие осуществляется вращением шпинделя 3, прижимающего прокладку золотника к буртику проходного отвер­стия.

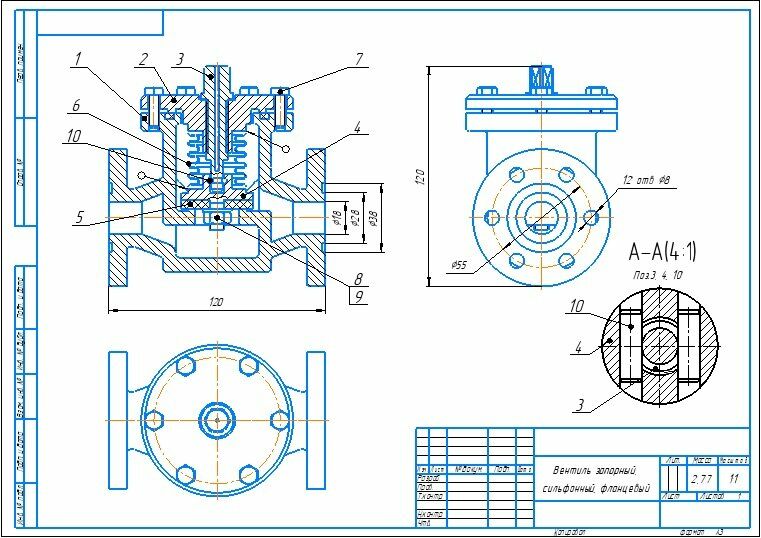

Вентиль запорный, сильфонный, фланцевый СБ
Вентиль запорный, сильфонный, фланцевый спецификация
Вентиль запорный, сильфонный, фланцевый 3д модель
Вентиль запорный, сильфонный, фланцевый чертежи
Поз.1_Корпус
Поз.2_Крышка
Поз.3_Шпиндель
Поз.4_Золотник
Поз.5_Прокладка
Поз.6_Сильфон
Поз.11 Прокладка
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
