Задача 78: Цилиндрическая зубчатая передача вариант 21
Новинка
Описание
Цилиндрическая зубчатая передача. Вариант 21 ЧЕРТЕЖ
![]()

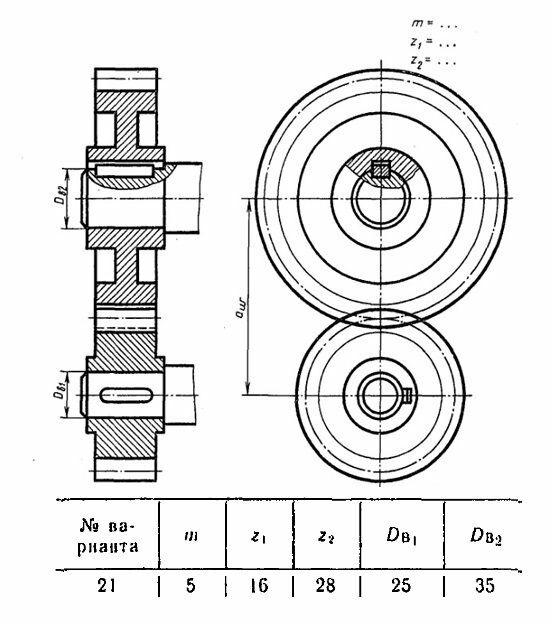

Задание 78
Выполнить чертеж цилиндрической зубчатой передачи. Размеры шпонок и пазов для них установить по ГОСТ 23360—78. Остальные параметры см. в Приложениях 10 и 11. Нанести размеры диаметров валов и межосевого расстояния.
m=5
Z1=16
Z2=28
Dв1=25
Dв2=35
![]()

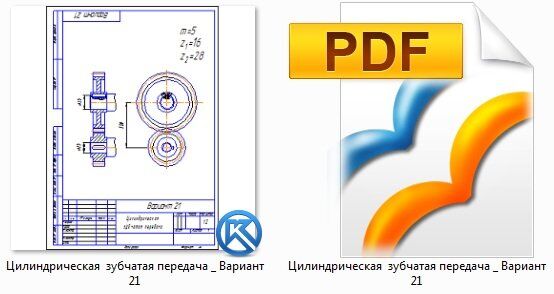

Чертеж выполнен на формате А4 (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 78 Выполнить чертеж цилиндрической зубчатой передачи. Размеры шпонок и пазов для них установить по ГОСТ 23360—78. Остальные параметры см. в Приложениях 10 и 11. Нанести размеры диаметров валов и межосевого расстояния.
m=5
Z1=16
Z2=28
Dв1=25
Dв2=35
Чертеж выполнен на формате А4 (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
