Резьбовые соединения. Вариант 19 ЧЕРТЕЖ
![]()
Задание 72
![]()

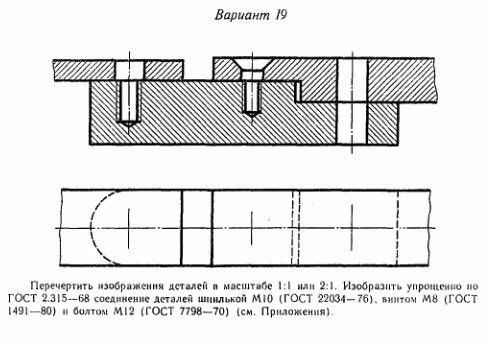

Перечертить изображения деталей в масштабе 2:1. Изобразить упрощенно по ГОСТ 2.315—68* соединение деталей: шпилькой М10 (ГОСТ 22036-76), винтом М8 (ГОСТ 17475-80) и болтом М12 (ГОСТ 7798-70).
![]()

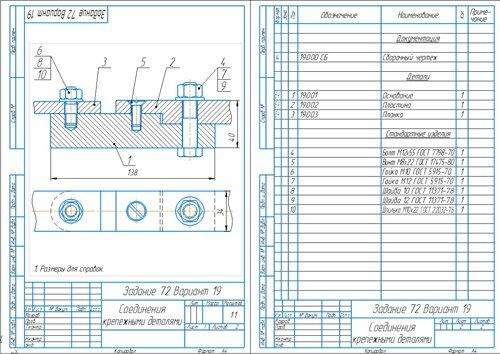

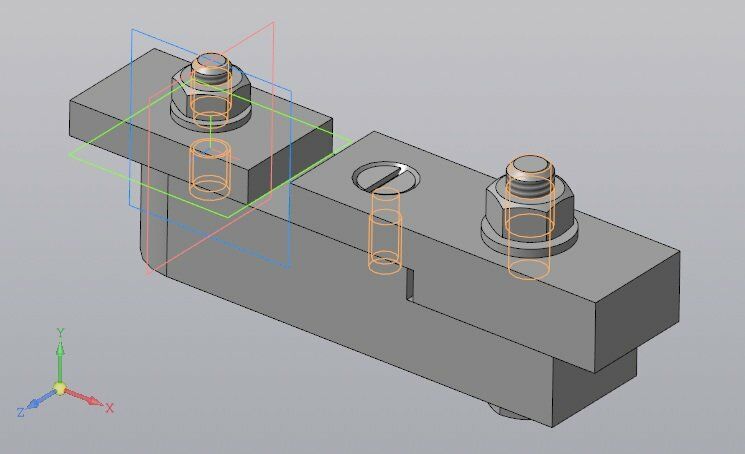

Чертеж и 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 72
Перечертить изображения деталей в масштабе 2:1. Изобразить упрощенно по ГОСТ 2.315—68* соединение деталей: шпилькой М10 (ГОСТ 22036-76), винтом М8 (ГОСТ 17475-80) и болтом М12 (ГОСТ 7798-70).
Чертеж и 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Файлы условия, демо
