Задача 64: Опора. Плита. Угольник. Плита вариант 14
Описание
Опора. Плита. Угольник. Плита. Вариант 14
![]()

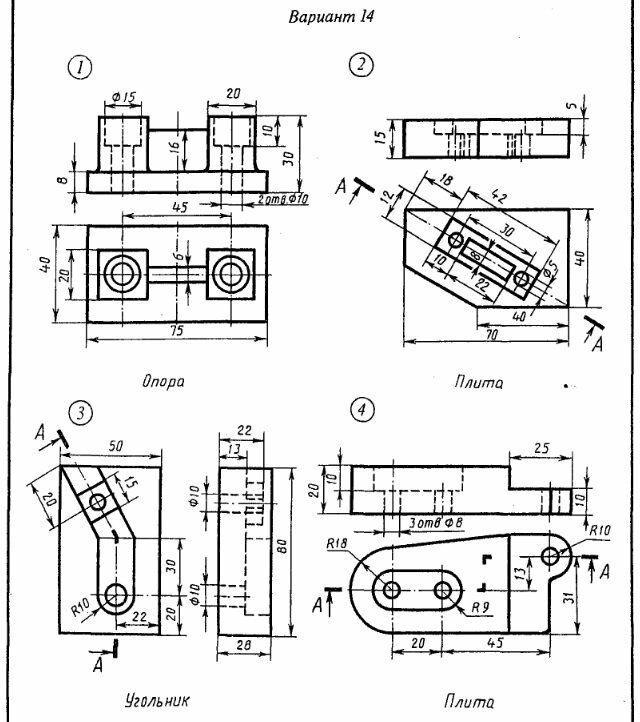

Задание 64
1. Соединить половину фронтального разреза с половиной вида спереди.
2. Заменить вид спереди разрезом А-А.
3. Заменить вид слева разрезом А-А.
4. Заменить вид спереди разрезом А-А.
![]()

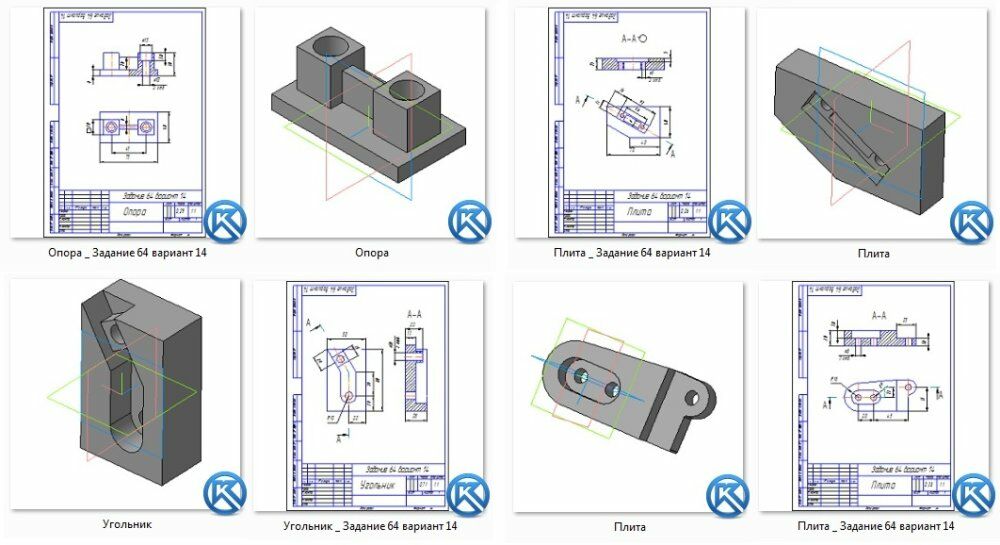

Чертежи и 3d модели + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 64 1. Соединить половину фронтального разреза с половиной вида спереди.
2. Заменить вид спереди разрезом А-А.
3. Заменить вид слева разрезом А-А.
4. Заменить вид спереди разрезом А-А.
Чертежи и 3d модели + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
3
Качество
Идеальное компьютерное
Размер
351,86 Kb
Список файлов
Опора. Плита. Угольник. Плита
14_1
KOMPAS - Опора _ Задание 64 вариант 14.pdf
Опора _ Задание 64 вариант 14.cdw
Опора.m3d
14_2
KOMPAS - Плита _ Задание 64 вариант 14.pdf
Плита _ Задание 64 вариант 14.cdw
Плита.m3d
14_3
KOMPAS - Угольник _ Задание 64 вариант 14.pdf
Угольник _ Задание 64 вариант 14.cdw
Угольник.m3d
14_4
KOMPAS - Плита _ Задание 64 вариант 14.pdf
Плита _ Задание 64 вариант 14.cdw
Плита.m3d
