Задача 64: Корпус. Заслон. Диск. Плита вариант 1
Описание
Корпус. Заслон. Диск. Плита. Вариант 1
![]()
Задание 64

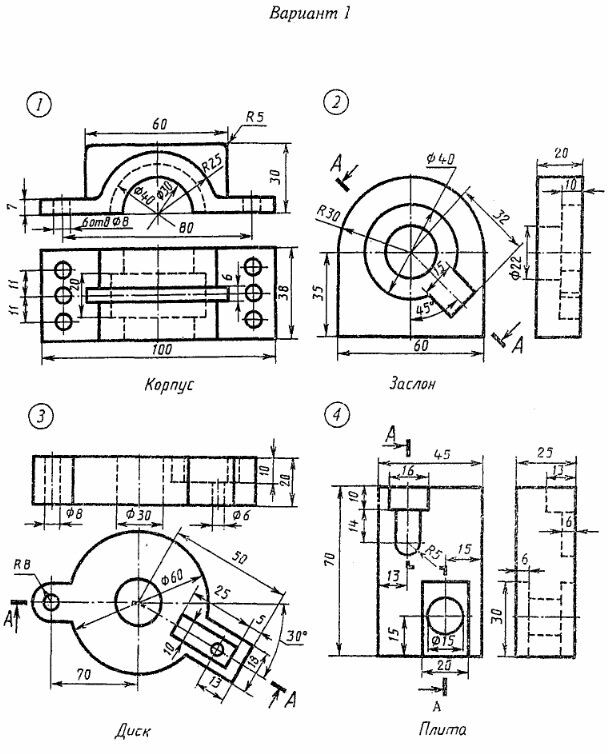

1. Соединить половину фронтального разреза с половиной вида спереди.
2. Заменить вид слева разрезом А-А.
3. Заменить вид спереди разрезом А-А.
4. Заменить вид слева разрезом А-А.
![]()
Чертежи и 3d модели + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 64 1. Соединить половину фронтального разреза с половиной вида спереди.
2. Заменить вид слева разрезом А-А.
3. Заменить вид спереди разрезом А-А.
4. Заменить вид слева разрезом А-А.
Чертежи и 3d модели + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
