Задача 59: Построить в трех проекциях чертеж вариант 8
Описание
Построить в трех проекциях чертеж. Вариант 8
![]()
Задание 59

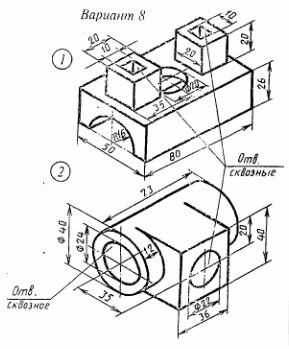

По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
![]()
Задача 2 - с применением горизонтального разреза.
![]()
Чертеж и 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 59 По аксонометрической проекции модели построить в трех проекциях чертеж.
Задача 1 - с применением фронтального разреза
Задача 2 - с применением горизонтального разреза.
Чертеж и 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
207,58 Kb
Список файлов
08
KOMPAS - Деталь 1 _ Задание 59 вариант 8.pdf
KOMPAS - Деталь 2 _ Задание 59 вариант 8.pdf

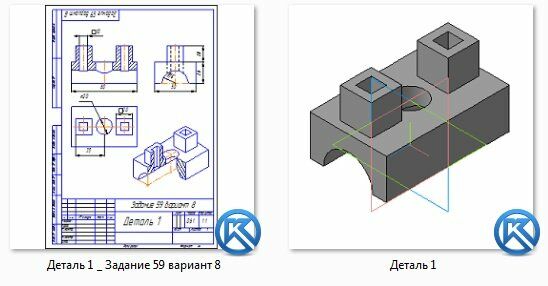

Деталь 1 _ Задание 59 вариант 8.cdw
Деталь 1.m3d

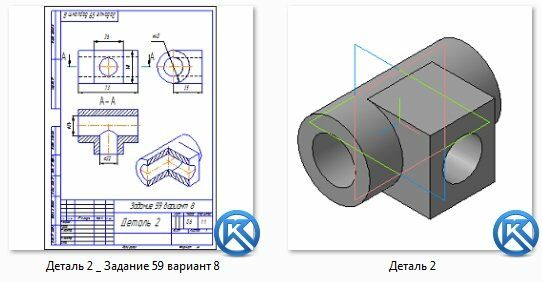

Деталь 2 _ Задание 59 вариант 8.cdw
Деталь 2.m3d
