Задача 51: Пересечения поверхностей призм вариант 14
Новинка
Описание
Пересечения поверхностей призм. вариант 14 ЧЕРТЕЖ
![]()
Задание 51

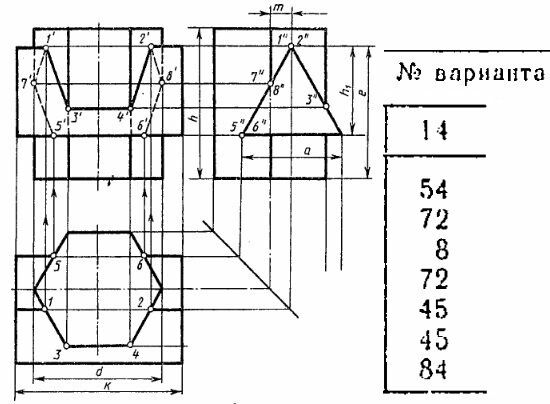

Построить линии пересечения поверхностей призм и аксонометрическую проекцию.
d = 54 мм
h = 72 мм
m = 8 мм
e = 72 мм
h1 = 45 мм
a = 45 мм
k = 84 мм
![]()

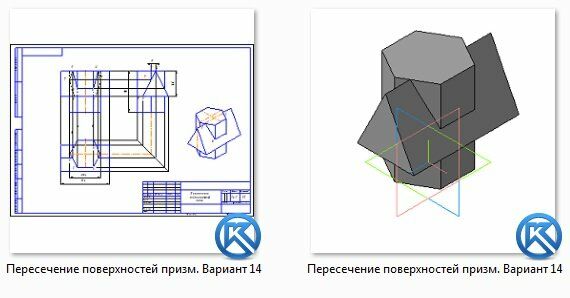

Чертеж выполнен на формате А3 + 3d модель + ПДФ(все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 51 Построить линии пересечения поверхностей призм и аксонометрическую проекцию.
d = 54 мм
h = 72 мм
m = 8 мм
e = 72 мм
h1 = 45 мм
a = 45 мм
k = 84 мм
Чертеж выполнен на формате А3 + 3d модель + ПДФ(все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
