Сечение тела. Вариант 1 ЧЕРТЕЖ
![]()
Задание 44
Перечертить и закончить в трех проекциях чертеж усеченной полой модели. Найти натуральную величину фигуры сечения. Построить аксонометрическую проекцию.

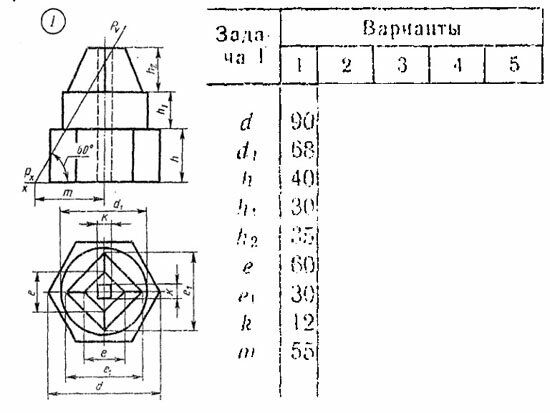

Исходные данные для выполнения задания
d = 90 мм
d1 = 68 мм
h = 40 мм
h1 = 30 мм
h2 = 35 мм
е = 60 мм
е1 = 30 мм
k = 12 мм
m = 55 мм![]()

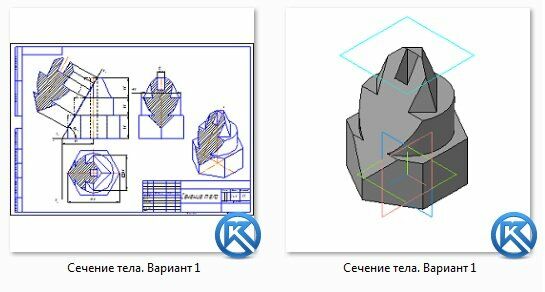

Чертеж выполнен на формате А3 + 3d модель + ПДФ(все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
