Задача: Шток вариант 21

Шток БНТУ.ИГ0000.021 ЧЕРТЕЖ
Шток Вариант 21 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.

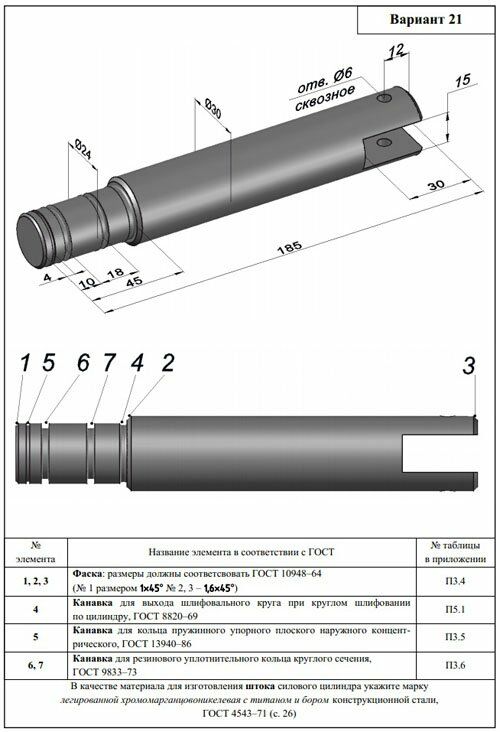

№ элемента

1,2,3 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1 размером 1х45° № 2, 3 – 1,6х45°)
4 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69.
5 - Канавка для кольца пружинного упорного плоского наружного концентрического, ГОСТ 13940–86
6,7 - Канавка для резинового уплотнительного кольца круглого сечения, ГОСТ 9833–73

В качестве материала для изготовления штока силового цилиндра укажите марку легированной хромомарганцовоникелевая с титаном и бором конструкционной стали, ГОСТ 4543–71.
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
