Задача: Вал вариант 17

Вал БНТУ. ИГ0000.017 ЧЕРТЕЖ
№ элемента

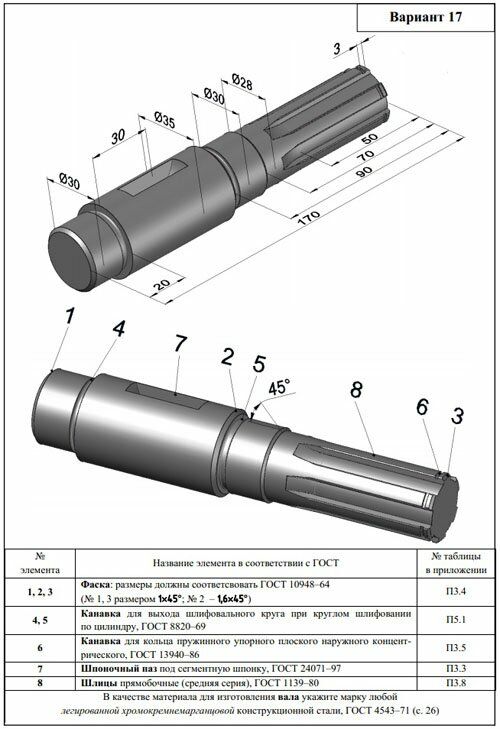

1,2,3 - Фаска размеры должны соответствовать ГОСТ 10948-64 (№1,3 размером 1х45; №2 - 1,6х45)
4,5 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820-69
6 - Канавка для кольца пружинного упорного наружного концентрического, ГОСТ 13940-86
7 - Шпоночный паз под сегментную шпонку, ГОСТ 24071-97
8 - Шлицы прямобочные (средняя серия), ГОСТ 1139-80
В качестве материала для изготовления вала укажите марку любой
легированной хромокремнемарганцовой конструкционной стали, ГОСТ 4543–71

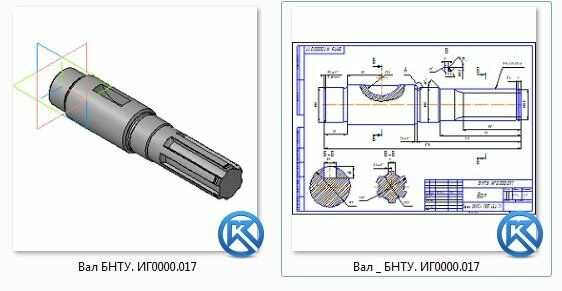

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
