Задача: Вал вариант 9

Вал БНТУ.ИГ0000.009 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.

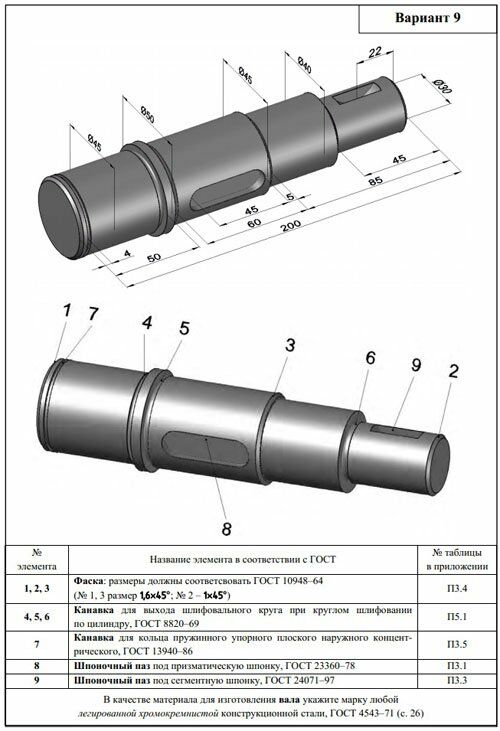

№ элемента

1,2,3 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1, 3 размер 1,6х45°; № 2 – 1х45°)
4,5,6 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
7 - Канавка для кольца пружинного упорного плоского наружного концентрического, ГОСТ 13940–86
8 - Шпоночный паз под призматическую шпонку, ГОСТ 23360–78
9 - Шпоночный паз под сегментную шпонку, ГОСТ 24071–97

В качестве материала для изготовления вала укажите марку любой легированной хромокремнистой конструкционной стали, ГОСТ 4543–71.

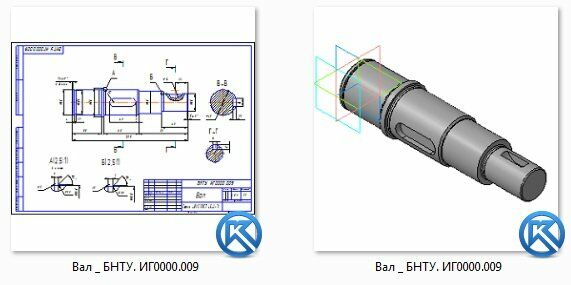

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
