Задача 38: Усеченный цилиндр вариант 14
Новинка
Описание
Усеченный цилиндр. Вариант 14 ЧЕРТЕЖ
![]()

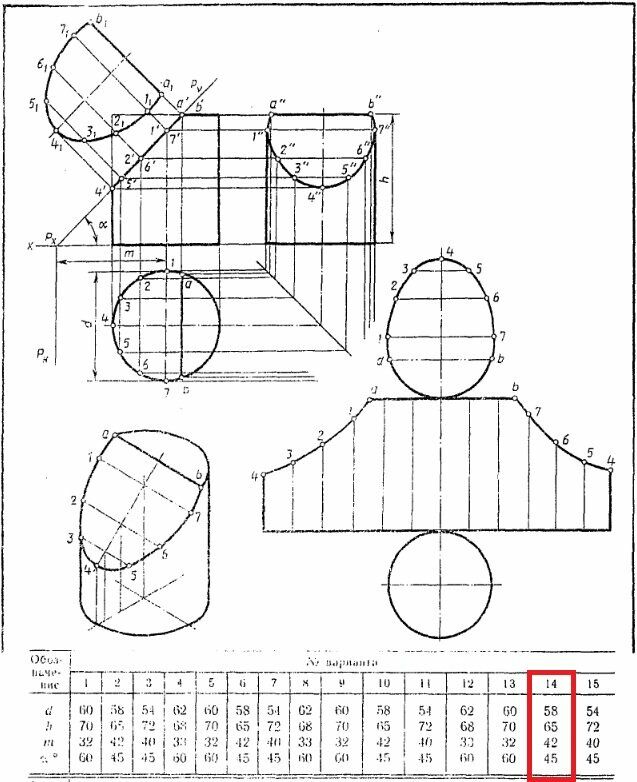

Задание 38
d = 58 мм
h = 65 мм
m = 42 мм
а° = 45 град
![]()
Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра.

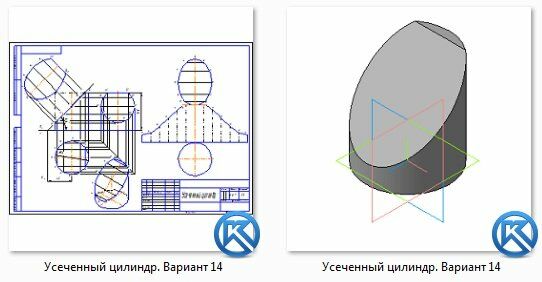

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 38 d = 58 мм
h = 65 мм
m = 42 мм
а° = 45 град
Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного цилиндра. Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
78,22 Kb
Список файлов
Усеченный цилиндр
Усеченный цилиндр. Вариант 14.cdw
Усеченный цилиндр. Вариант 14.m3d
Усеченный цилиндр. Вариант 14.pdf
