Задача 37: Усеченная призма вариант 19
Новинка
Описание

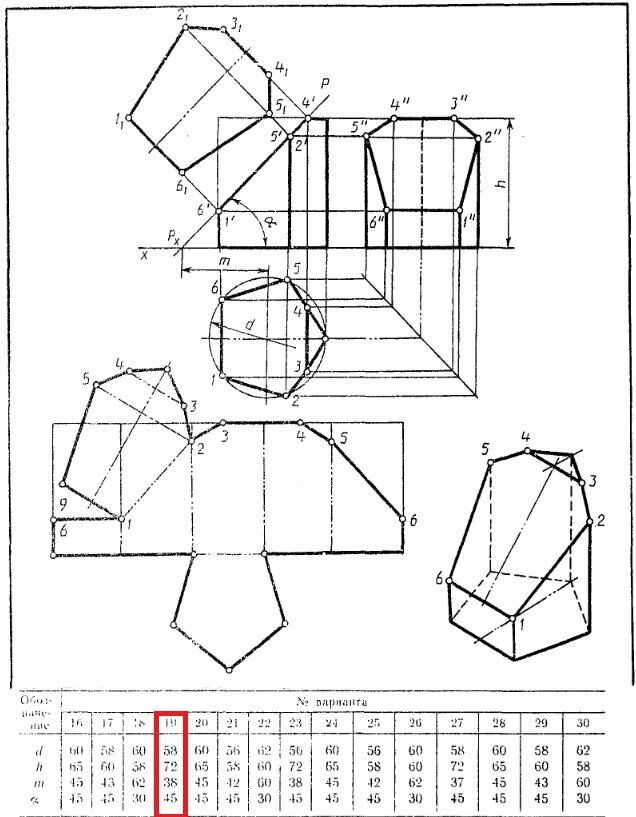

Усеченная призма. Вариант 19 ЧЕРТЕЖ
![]()
Задание 37
d = 58 мм
h = 72 мм
m = 38 мм
а° = 45 град
Выполнить чертеж усеченной призмы. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченной призмы.
![]()

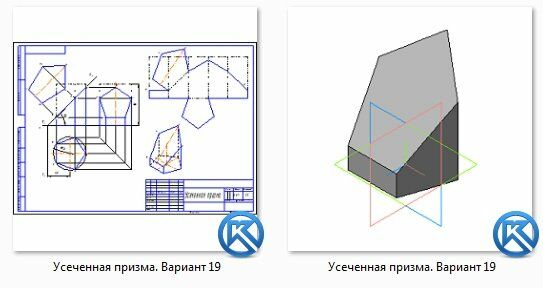

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 37 d = 58 мм
h = 72 мм
m = 38 мм
а° = 45 град
Выполнить чертеж усеченной призмы. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченной призмы.
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
61,52 Kb
Список файлов
Усеченная призма
Усеченная призма. Вариант 19.cdw
Усеченная призма. Вариант 19.m3d
Усеченная призма. Вариант 19.pdf
