Задача 14: Вентиль запорный, угловой вариант 16

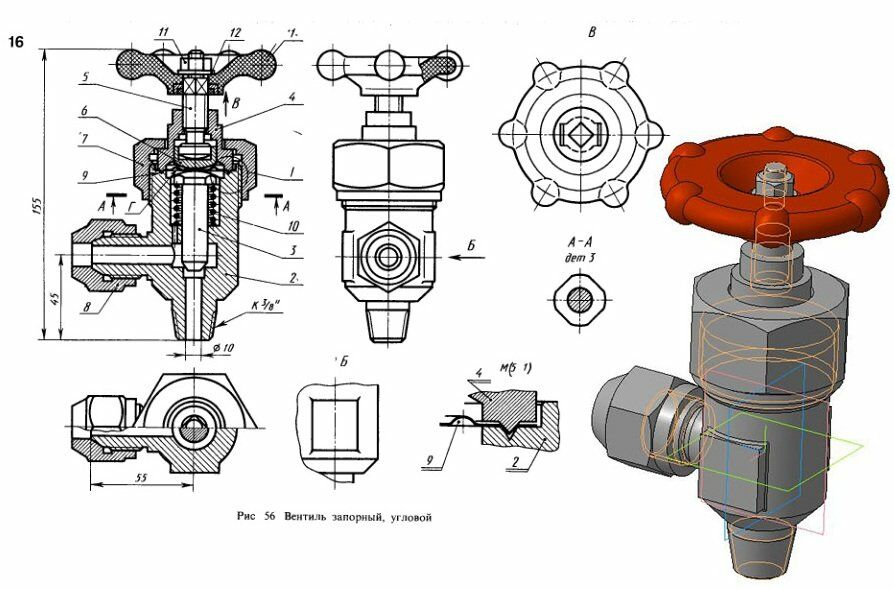

Вентиль запорный, угловой Вариант 16 ЧЕРТЕЖ
Перечень и краткая характеристика деталей.
Маховик является армированной деталью. В пластмассовое тело маховика впрессована скоба из ковкого чугуна с квадратным отверстием. Скоба не имеет номера позиции. Она часть (арматура) армирован- ной детали, являющейся сборочной единицей. Корпус 2 выполнен из латуни (Л63). Нижняя цапка имеет коническую резьбу К3/8
для присоединения к системе питания. Левая цапка имеет резьбу для накидной гайки 8. Шток 3 выполнен из нержавеющей стали. Коническим концом штока 3 осуществляется перекрытие прохода. Крышка 4 выполнена из стали. На крышке имеется кольцевой выступ треугольного сечения, который при установке крышки вдавливает мембрану 9 в проточку на корпусе. Угол при вершине выступа равен 90
, а угол при вершине проточки равен 60. Это обеспечивает плотный зажим мембраны. Шпиндель 5 выполнен из стали, имеет резьбу для ввертывания его в крышку. Подпятник 6 выполнен из стали, соединен с головкой шпинделя подвижно с гарантированным зазором.
Гайка накидная 7 выполнена из стали (Сталь 45), прижимает крышку 4 к корпусу 2, обеспечивает герметичность их соединения. Гайка накидная 8 выполнена из стали (сталь 45), служит для зажима отбортованной трубы трубопровода (не показана), ведущей к установке. Мембрана 9 выполнена из алюминия (АЛ2), обеспечивает изоляцию внутренней полости от внешней среды. Для увеличения упругости мембрана 9 имеет полукруглый кольцевой изгиб (отмечен на чертеже буквой «Г»). Пружина 10 выполнена из стальной пружинной проволоки с антикоррозионным покрытием, обеспечивает подъем штока 3 при открытии вентиля.
Гайка М10 ГОСТ 5915–70 поз. 11 выполнена из стали, служит для креп- ления маховика на шпинделе. Шайба 10 ГОСТ 11371–78 поз. 12 выполнена из стали. Вентиль применяется для перекрытия трубопроводов холодильных установок, работающих на фреоне, с температурой до 120 С.
Рабочая среда подается снизу под шток 3 и через отверстие в левой цапке по трубопроводу направляется к установке. Перекрытие трубопровода осуществляется вращением шпинделя 5, который через подпятник 6 нажимает на мембрану 9 и через нее на шток 3, перекрывающий проход рабочей среды.

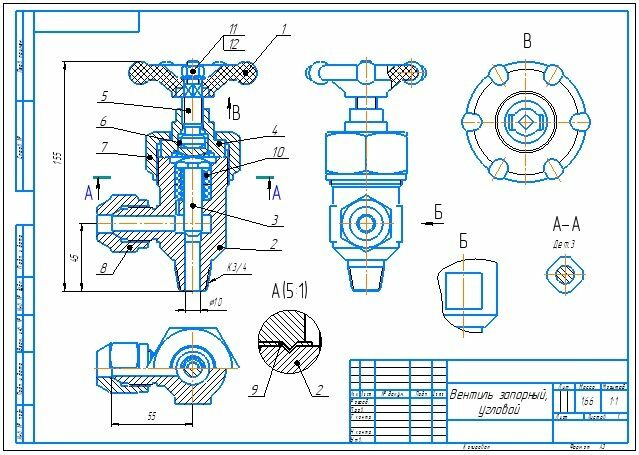

Вентиль запорный, угловой сборочный чертеж
Вентиль запорный, угловой спецификация
Вентиль запорный, угловой 3д модель
Вентиль запорный, угловой чертежи
Поз.1_Маховик
Поз.2_Корпус
Поз.3_Шток
Поз.4_Крышка
Поз.5_Шпиндель
Поз.6_Подпятник
Поз.7 Гайка накидная
Поз.8_Гайка накидная
Поз.9 Мембрана
Поз.10_Пружина
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
