Задача 14: Указатель уровня жидкости вариант 8

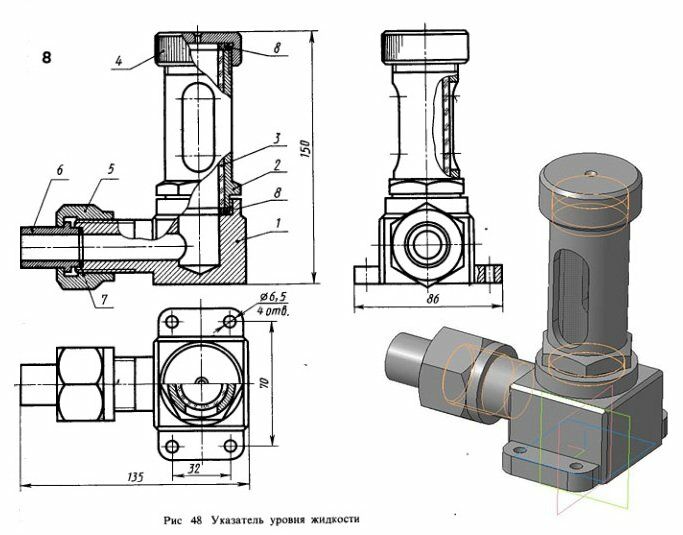

Указатель уровня жидкости Вариант 8 ЧЕРТЕЖ
Перечень и краткая характеристика деталей:

Корпус 1 изготовлен из стали, имеет специальные выступы для установки на кронштейн с четырьмя отверстиями под болты.
Стакан 2 изготовлен из стали, ввернут в корпус 1 (резьба метрическая М39х2), служит для установки стеклянной трубки 3, имеет два окна для слежения за уровнем жидкости.
Трубка стеклянная 3 служит для показа уровня жидкости через специальные окна стакана 2.
Крышка 4 изготовлена из стали, фиксирует через прокладку 8 положение стеклянной трубки 3 в стакане 2. На наружной поверхности крышки выполнено рифление прямое для устранения проскальзывания ее во время вращения.
Гайка накидная 5 изготовлена из стали, служит для крепления патрубка 6 к корпусу. Резьба на гайке метрическая М30.
Патрубок 6 изготовлен из стали, служит для присоединения гибкого шланга, идущего от установки, в которой контролируется уровень жидкости.
Прокладка 7 обеспечивает плотность соединения патрубка 6 с корпусом 1.
Прокладки резиновые 8 обеспечивают установку стеклянной трубки 3 и плотность соединения стакана 2 с корпусом 1 и крышкой 4.
Указатель уровня жидкости построен по принципу сообщающихся сосудов и позволяет контролировать уровень жидкости при проведении опытов на установке. Крепление указателя на кронштейне и отвод с помощью гибкого шланга позволяют устанавливать различные уровни жидкости в установке. В основу конструкции указателя положена конструкция стандартного маслоуказателя.

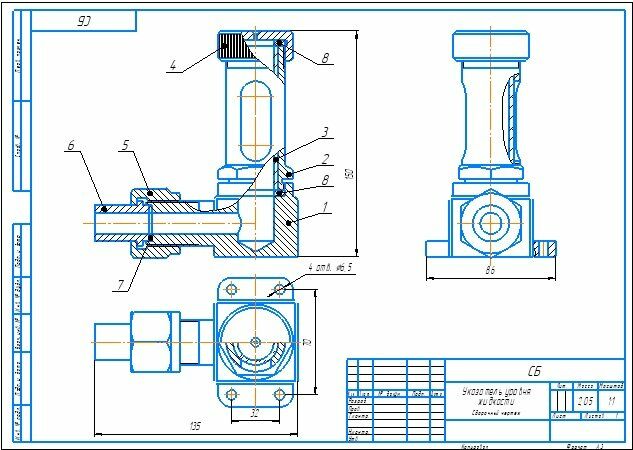

Указатель уровня жидкости СБ
Указатель уровня жидкости спецификация
Указатель уровня жидкости 3д модель
Указатель уровня жидкости чертежи
Поз.1_Корпус
Поз.2_Стакан
Поз.3_Трубка
Поз.4_Крышка
Поз.5_Гайка накидная
Поз.6_Патрубок
Поз.7 Прокладка
Поз.8 Прокладка
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
