Задача 14: Клапан обратный вариант 1

Клапан обратный Вариант 1 ЧЕРТЕЖ
Выполнить чертеж сборочной единицы, деталирование деталей и спецификацию
Корпус 1 изготовлен из стали. Фланец корпуса имеет четыре проходных отверстия для крепления болтами на рабочее место. На верхнем цилиндре корпуса нарезана наружная резьба М72 х 4 для навертывания накидной гайки 4: внутренний цилиндр имеет резьбу М50 для ввертывания втулки 3.
Золотник 2 изготовлен из латуни. Он имеет четыре направляющих, скользящих в проходном отверстии корпуса 1.
Втулка 3 изготовлена из латуни. Имеет четыре отверстия для специального ключа, которым ее ввертывают в корпус 1 (резьба М50), регулируя давление пружины 7 на золотнике 2 и определяя тем самым рабочее давление клапана.
Гайка накидная 4 (резьба М72 х 4)
изготовлена из стали. Служит для крепления отбортованной трубы (патрубок 5).
Патрубок 5 изготовлен из стали. Служит для присоединения к трубопроводу, по которому рабочая среда идет к аппарату.
Прокладка 6 изготовлена из резины. Служит для уплотнения соединения патрубка 5 с корпусом 1.
Пружина 1 изготовлена из пружинной проволоки. Сжатием пружины 7 устанавливают определенное рабочее давление, способное открыть золотник 2. Поджатие пружины осуществляется вращением втулки 3. Обратный клапан служит для пропуска рабочей среды к потребителю. В случае падения давления в зоне под золотником 2 пружина 7 закроет отверстие золотником и проход среды будет перекрыт.

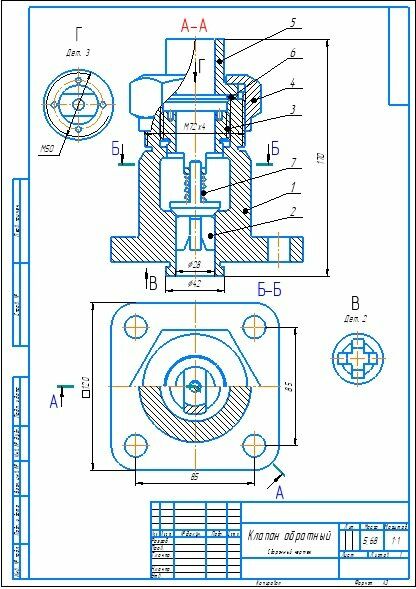

Клапан обратный сб
Клапан обратный спецификация

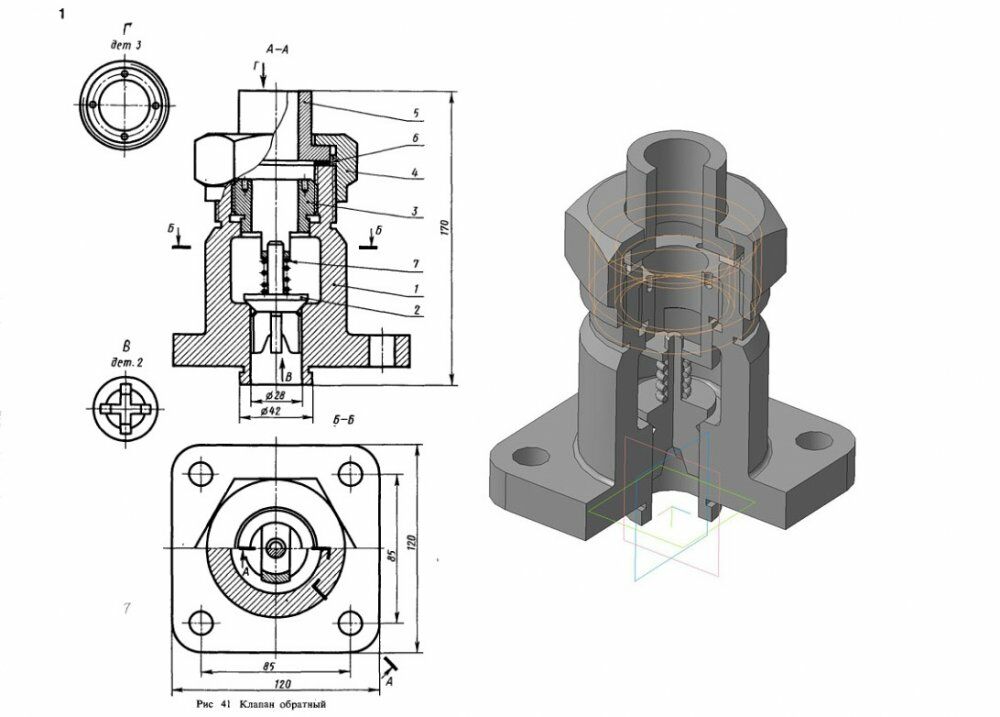

Клапан обратный 3д модель
Клапан обратный чертежи
Поз.1_Корпус
Поз.2_Золотник
Поз.3_Втулка
Поз.4_Гайка накидная
Поз.5_Патрубок
Поз.7_Пружина
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
