Задача 46: Вал вариант 8
Описание
Вал Вариант 8. сечения
![]()
Упражнение 46
Начертить главный вид вала, взяв направление взгляда по стрелке А Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости, сечение плоскостью Б - на свободном месте чертежа, сечение плоскостью В - в проекционной связи.
![]()

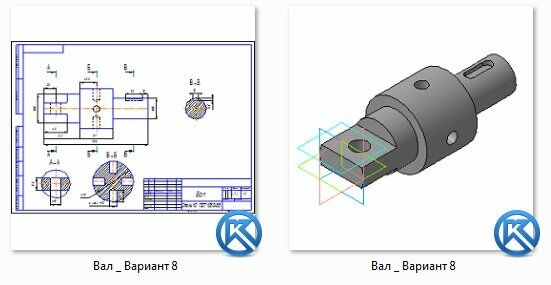

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Упражнение 46
Начертить главный вид вала, взяв направление взгляда по стрелке А Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости, сечение плоскостью Б - на свободном месте чертежа, сечение плоскостью В - в проекционной связи.
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Теги
Просмотров
1
Качество
Идеальное компьютерное
Размер
135,25 Kb
Список файлов
Вариант 8
~$л _ Вариант 8.cd~
Вал _ Вариант 8.cdw
Вал _ Вариант 8.m3d
Вал _ Вариант 8.pdf
