Задача 41: Тройник вариант 16
Новинка
Описание
Тройник вариант 16 ЧЕРТЕЖ
![]()
Упражнение 41

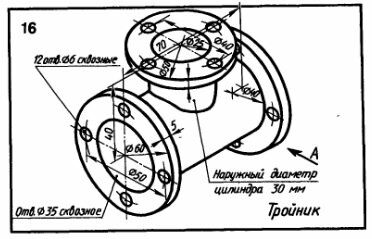

Начертить три вида детали. Выполнить разрезы. Проставить размеры. Главный вид взять по стрелке А.![]()
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Упражнение 41 Начертить три вида детали. Выполнить разрезы. Проставить размеры. Главный вид взять по стрелке А.
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
