Задача 37: Постороение чертежа вариант 17
Новинка
Описание
Постороение чертежа. Цилиндр. Вариант 17 ЧЕРТЕЖ
![]()
Упражнение 37
Постороение чертежей моделей полого тела с боковым отверстием.

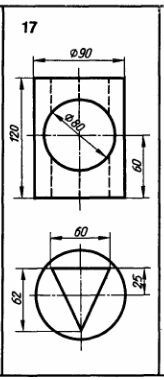

Выполнить в трёх проекциях чертеж полого геометрического тела со сквозным боковым отверстием, форма которого задана на фронтальной проекции. На горизонтальной проекции достроить недостающие линии. Проставить размеры.
![]()

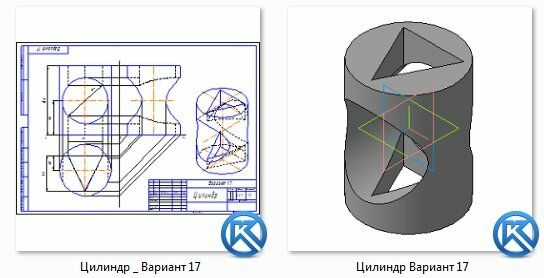

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Упражнение 37 Постороение чертежей моделей полого тела с боковым отверстием.
Выполнить в трёх проекциях чертеж полого геометрического тела со сквозным боковым отверстием, форма которого задана на фронтальной проекции. На горизонтальной проекции достроить недостающие линии. Проставить размеры.
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Теги
Просмотров
1
Качество
Идеальное компьютерное
Размер
129,3 Kb
Список файлов
У37_17
Цилиндр _ Вариант 17.cdw
Цилиндр _ Вариант 17.pdf
Цилиндр Вариант 17.m3d
