Задача 37: Постороение чертежа вариант 10
Новинка
Описание

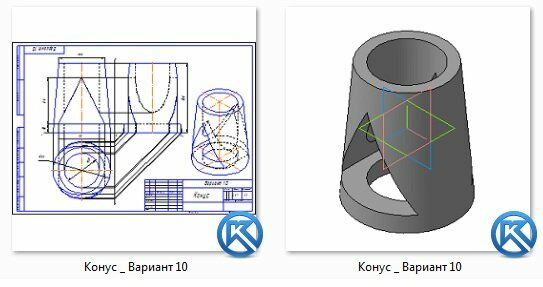

Постороение чертежа. Конус. Вариант 10 ЧЕРТЕЖ
![]()
Упражнение 37
Постороение чертежей моделей полого тела с боковым отверстием.
Выполнить в трёх проекциях чертеж полого геометрического тела со сквозным боковым отверстием, форма которого задана на фронтальной проекции. На горизонтальной проекции достроить недостающие линии. Проставить размеры.
![]()
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Упражнение 37 Постороение чертежей моделей полого тела с боковым отверстием.
Выполнить в трёх проекциях чертеж полого геометрического тела со сквозным боковым отверстием, форма которого задана на фронтальной проекции. На горизонтальной проекции достроить недостающие линии. Проставить размеры.
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Теги
Просмотров
7
Качество
Идеальное компьютерное
Размер
114,64 Kb
Список файлов
У37_10
~$нус _ Вариант 10.cd~
~$нус _ Вариант 10.m3~
Конус _ Вариант 10.cdw
Конус _ Вариант 10.m3d
Конус _ Вариант 10.pdf
