Задача 23: Делительное приспособление

Делительное приспособление 23-00 ЧЕРТЕЖ
Устройство и работа приспособления. При фрезеровании зубчатых реек на горизонтально-фрезерном станке необходимо после изготовления каждой впадины между зубцами перемещать стол станка точно на величину шага рейки. Для этой цели служит делительное приспособление.Приспособление собирают в следующем порядке.Приспособление состоит из нескольких узлов, каждый из которых сначала собирают отдельно, а затем монтируют вместе.Узел I. На валик 2 надевают зубчатое колесо 5 так, что цапфа валика ф20выступает за плоский торец колеса на 19 мм. Валик соединяют с колесом шпонкой 3.Узел II. В отверстие зубчатого колеса 22 запрессовывают бронзовую втулку 19; фаска втулки должна быть обращена в сторону удлиненной части ступицы колеса. На ступицу ф40 зубчатого колеса 22 насаживают зубчатое колесо 21 так, чтобы плоский торец последнего сел на выступ O50 детали 22. Зубчатые колеса 22 и 21 скрепляют шпонкой 20.Узел III. В отверстие ф18 рычага 7 со стороны фаски запрессовывают до упора коротким концом втулку 12. Фиксатор 16 с надетой на него пружиной 11 вставляют во втулку 12 (резьбой М6 со стороны запрессованного конца втулки). При этом стержень фиксатора O8 проходит между концами винтов 13, а пружина ими задерживается. Чтобы фиксатор не мог выпасть из втулки 12, в его отверстие ф4 через прорези во втулке забивают штифт 14. На конец фиксатора навинчивают до упора ручку 15. Правильно собранный фиксатор должен при оттягивании ручки подаваться вместе с ней, а при отпускании ручки —возвращаться пружиной в первоначальное положение.Узел IV. В отверстие ф16 корпуса 1 запрессовывают до упора палец 18. Для большей надежности палец дополнительно стопорят в корпусе винтами 23. Два отверстия под винты сверлят и нарезают совместно в корпусе и пальце при сборке; оси отверстий располагают в вертикальной плоскости на расстоянии 16 мм. В другое отверстие корпуса ф25 с внутренней стороны запрессовывают до упора втулку 4.Узел V. В отверстие ф32 крышки 8 со стороны фаски запрессовывают до упора втулку 6. Втулки 6 и 4 служат подшипниками для валика 2.Затем монтируют готовые узлы.Валик 2 в сборе вставляют коротким концом во втулку 4. Узел II надевают на палец 18; при этом зубчатые колеса 5 и 22 должны войти в зацепление. Затем корпус закрывают крышкой 8 (гнезда ф4 в крышке должны быть обращены наружу); крышку крепят к корпусу болтами 17. На квадратный конец выступающего сквозь крышку валика 2 насаживают рычаг 7 в сборе с узлом III и закрепляют на валике гайкой 9, под которую предварительно подкладывают шайбу 10. Этим заканчивают сборку приспособления. Теперь фиксатор может быть введен в любое отверстие ф4 на крышке приспособления. При повороте фиксатора на 90° поворачивается на некоторый угол и зубчатое колесо 21, которое передает вращение зубчатому колесу привода подачи стола горизонтально-фрезерного станка (не входит в комплект приспособления).Передаточные числа зубчатых колес заранее подбирают так, чтобы при повороте фиксатора на 90° стол фрезерного станка, на котором закреплено приспособление, передвигался на величину шага нарезаемой рейки.

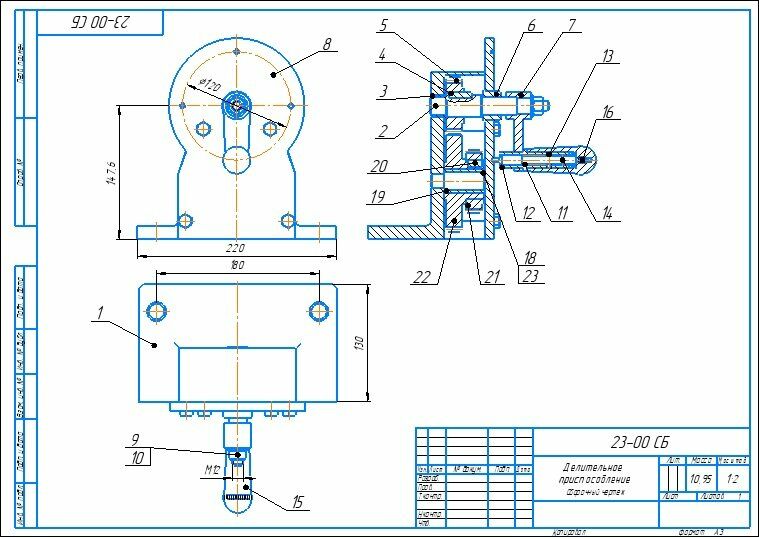

Делительное приспособление 23-00 сб
Делительное приспособление 23-00 спецификация
Делительное приспособление 23-00 3д модель
Делительное приспособление 23-00 чертежи
Делительное приспособление 23-00
Корпус 23-1
Валик 23-2
Шпонка 23-3
Втулка 23-4
Колесо зубчатое 23-5
Втулка 23-6
Рычаг 23-7
Крышка 23-8
Пружина 23-11
Втулка 23-12
Ручка 23-15
Фиксатор 23-16
Палец 23-18
Втулка 23-19
Шпонка 23-20
Колесо зубчатое 23-21
Колесо зубчатое 23-22

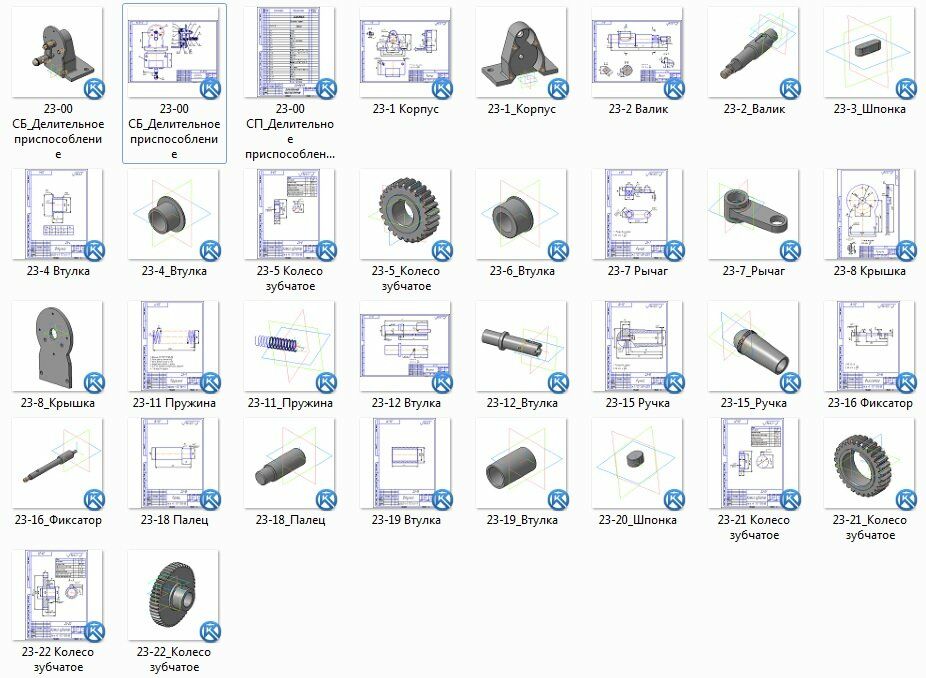

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
