Задача 69: Цилиндр сцепления
Новинка
Описание
Цилиндр сцепления 69.000 ЧЕРТЕЖ
![]()
Рабочий цилиндр привода выключения сцепления служит для передачи усилия на вилку выключения сцепления.При нажатии на педаль сцепления жидкость из главного цилиндра сцепления подается в рабочий цилиндр, перемешает поршень 2 и толкатель 3, передает усилие через регулировочный шток 4 на вилку выключения сцепления.
При освобождении педали под действием пружины сцепление выключается, рабочая жидкость и вся система сцепления возвращается в исходное положение.

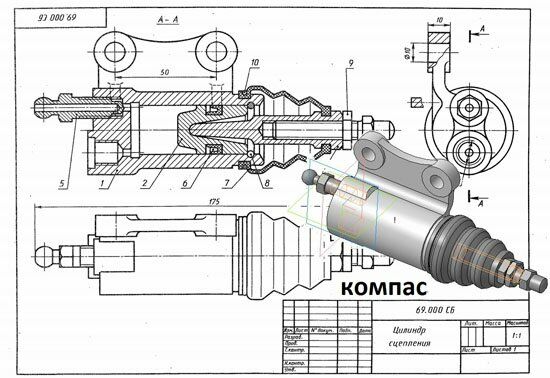

Цилиндр сцепления 69.000 Сборочный чертеж
Цилиндр сцепления 69.000 Спецификация
Цилиндр сцепления 69.000 3d модель
Цилиндр сцепления 69.000 чертежи
Корпус 69.001
Поршень 69.002
Толкатель 69.003
Шток 69.004
Клапан перепускной 69.005
Манжета уплотнительная 69.006
Колпак защитный 69.007
Кольцо стопорное 69.008
![]()

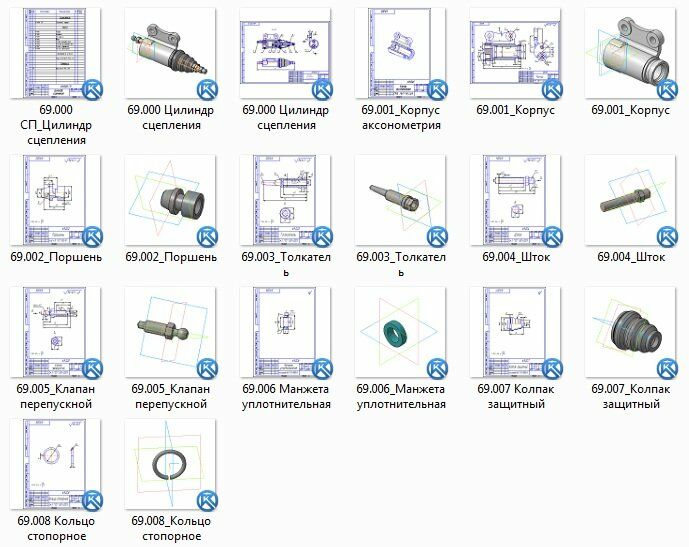

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Рабочий цилиндр привода выключения сцепления служит для передачи усилия на вилку выключения сцепления.При нажатии на педаль сцепления жидкость из главного цилиндра сцепления подается в рабочий цилиндр, перемешает поршень 2 и толкатель 3, передает усилие через регулировочный шток 4 на вилку выключения сцепления. При освобождении педали под действием пружины сцепление выключается, рабочая жидкость и вся система сцепления возвращается в исходное положение.
Цилиндр сцепления 69.000 Сборочный чертеж
Цилиндр сцепления 69.000 Спецификация
Цилиндр сцепления 69.000 3d модель
Цилиндр сцепления 69.000 чертежи
Корпус 69.001
Поршень 69.002
Толкатель 69.003
Шток 69.004
Клапан перепускной 69.005
Манжета уплотнительная 69.006
Колпак защитный 69.007
Кольцо стопорное 69.008
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
