Задача 62: Тиски
Новинка
Описание
Тиски 62.000 ЧЕРТЕЖ
![]()
Тиски слесарные служат для закрепления деталей при обработке. Обрабатываемая деталь зажимается между подвижной и неподвижной губами. Тиски крепятся к столу неподвижной губой 1 и винтом 5. При ввертывании ходового винта 4 в стойку неподвижной губы перемещаем подвижную губу 2 и зажимаем отрабатываемую деталь. При отвертывании ходового винта подвижная губа под действием пружины отжимается и освобождает закрепленную деталь.

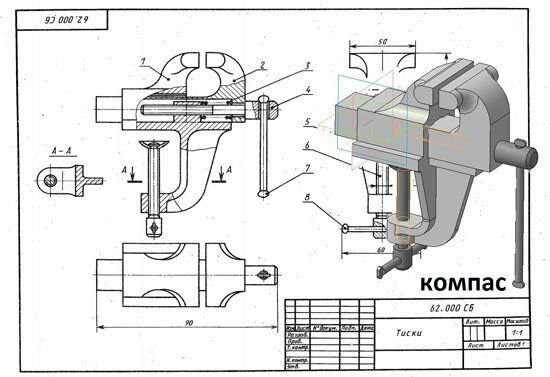

Тиски 62.000 Сборочный чертеж
Тиски 62.000 Спецификация
Тиски 62.000 3d модель
Тиски 62.000 чертежи
Губа неподвижная 62.001
Губа подвижная 62.002
Пружина 62.003
Винт ходовой 62.004
Шайба 62.005
Винт нажимной 62.006
Вороток d=5; l=100 62.007
Вороток d=5; l=60 62.008
![]()
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Тиски слесарные служат для закрепления деталей при обработке. Обрабатываемая деталь зажимается между подвижной и неподвижной губами. Тиски крепятся к столу неподвижной губой 1 и винтом 5. При ввертывании ходового винта 4 в стойку неподвижной губы перемещаем подвижную губу 2 и зажимаем отрабатываемую деталь. При отвертывании ходового винта подвижная губа под действием пружины отжимается и освобождает закрепленную деталь. Тиски 62.000 Сборочный чертеж
Тиски 62.000 Спецификация
Тиски 62.000 3d модель
Тиски 62.000 чертежи
Губа неподвижная 62.001
Губа подвижная 62.002
Пружина 62.003
Винт ходовой 62.004
Шайба 62.005
Винт нажимной 62.006
Вороток d=5; l=100 62.007
Вороток d=5; l=60 62.008
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
