Задача 52: Насос шестеренный

Насос шестеренный 52.000 ЧЕРТЕЖ
Шестеренные насосы применяются для подачи жидкости под давлением до 0,03 Па и могут быть использованы для подачи жидкостей любой вязкости. Шестеренные насосы высокого давления (до 0,07 Па и более) имеют ограниченное применение и изготовляются особенно тщательно. Шестеренные насосы просты по конструкции, имеют малое число деталей, но они чувствительны к загрязнению жидкости, поэтому при использовании таких насосов рекомендуется применять приемные фильтры.Насос состоит из крышки 1 и корпуса 2, в котором на валы 9 и 11 насажены рабочие зубчатые колеса 3; втулки 5 и 8 играют роль подшипников скольжения. При работе насоса в момент выхода зубьев колес из зацепления создается разрежение, в результате чего жидкость поступает в зону всасывания и во впадинах между зубьями переносится в зону нагнетания. В зоне нагнетания она вытесняется из впадин зубьями, входящими в зацепление, при этом давление возрастает, в результате чего жидкость поступает в трубопровод.

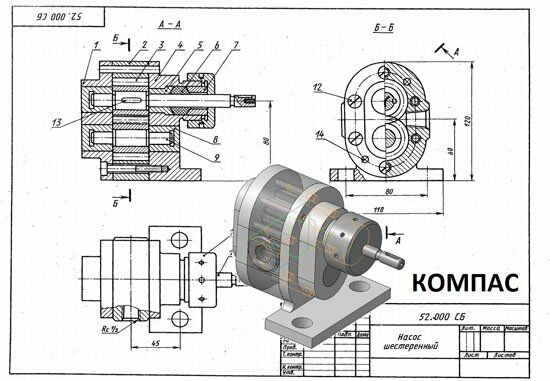

Насос шестеренный 52.000 сборочный чертеж
Насос шестеренный 52.000 спецификация
Насос шестеренный 52.000 3d модель
Насос шестеренный 52.000 чертежи
Крышка 52.001
Корпус 52.002
Зубчатое колесо 52.003
Кронштейн 52.004
Втулка 52.005
Кольцо войлочное 52.006
Втулка 52.007
Втулка 52.008
Вал 52.009
Гайка накидная 52.010
Вал 52.011
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
