Задача 42: Насос

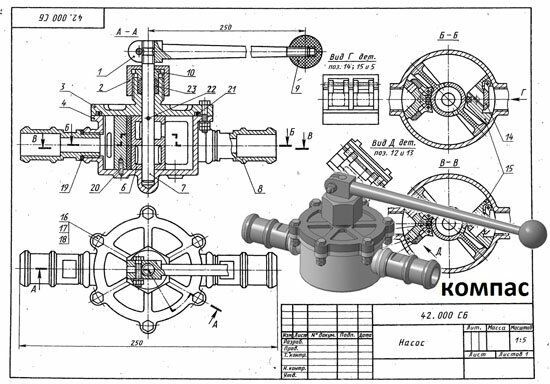

Насос 42.000 ЧЕРТЕЖ
Насос двустороннего действия предназначен для перекачивания различных жидкостей, в том числе топлива при заправке автомобилей. Он состоит из корпуса 4 с крышкой 3, оси 7 с рычагом 1, крыльчатки 6, клапанов 13 и 14. Жидкость подастся при повороте рычага как влево, так и вправо.
Насос 42.000 сборочный чертеж
Насос 42.000 спецификация
Насос 42.000 3d модель
Насос 42.000 чертежи
Рычаг насоса 42.001
Гайка 42.002
Крышка насоса 42.003
Корпус насоса 42.004
Ось клапанов 42.005
Крыльчатка 42.006
Ось крыльчатки 42.007
Штуцер 42.008
Шарик рычага 42.009
Втулка 42.010
Уплотнитель 42.011
Коробка клапанов 42.012
Клапан 42.013
Клапан 42.014
Коробка клапанов 42.015
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
