Задача 34: Насос роторный
Новинка
Описание

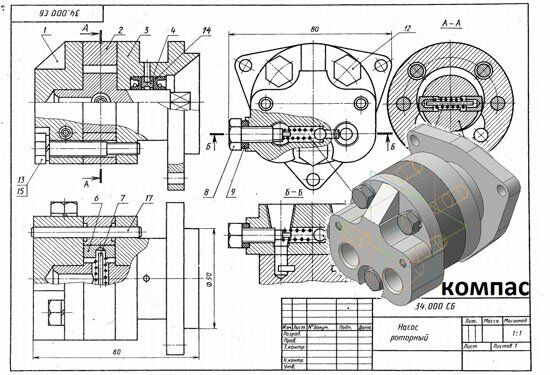

Насос роторный 34.000 ЧЕРТЕЖ
![]()
Роторный насос шиберного типа предназначен для перекачивания жидкостей. В автомобилях применяется для предварительного подкачивания горючего.Крышка 1 насоса, корпус 2 и фланец 3 соединены болтами. Внутренняя цилиндрическая поверхность корпуса имеет эксцентриситет относительно ротора 5. В паз ротора входят лопатки 6; последние при работе плотно прижимаются пружиной 10 к стенкам корпуса. Из зоны всасывания в зону нагнетания жидкость подается лопатками, которые при вращении ротора перемещаются и за счет эксцентриситета изменяют объем в зазоре между ротором и корпусом.
Насос роторный 34.000 сборочный чертеж
Насос роторный 34.000 спецификация
Насос роторный 34.000 3д модель
Насос роторный 34.000 чертежи
Крышка 34.001
Корпус 34.002
Фланец 34.003
Кольцо распорное 34.004
Ротор 34.005
Лопатка 34.006
Палец 34.007
Заглушка 34.008
Прокладка 34.009
Пружина 34.010
Пружина 34.011
![]()

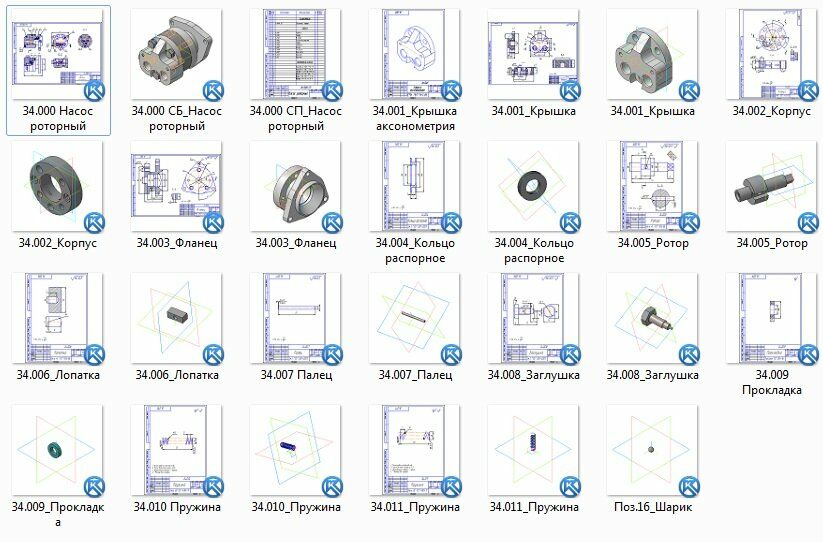

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Роторный насос шиберного типа предназначен для перекачивания жидкостей. В автомобилях применяется для предварительного подкачивания горючего.Крышка 1 насоса, корпус 2 и фланец 3 соединены болтами. Внутренняя цилиндрическая поверхность корпуса имеет эксцентриситет относительно ротора 5. В паз ротора входят лопатки 6; последние при работе плотно прижимаются пружиной 10 к стенкам корпуса. Из зоны всасывания в зону нагнетания жидкость подается лопатками, которые при вращении ротора перемещаются и за счет эксцентриситета изменяют объем в зазоре между ротором и корпусом. Насос роторный 34.000 сборочный чертеж
Насос роторный 34.000 спецификация
Насос роторный 34.000 3д модель
Насос роторный 34.000 чертежи
Крышка 34.001
Корпус 34.002
Фланец 34.003
Кольцо распорное 34.004
Ротор 34.005
Лопатка 34.006
Палец 34.007
Заглушка 34.008
Прокладка 34.009
Пружина 34.010
Пружина 34.011
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
Предмет
Семестр
Номер задания
Программы
Теги
Просмотров
10
Качество
Идеальное компьютерное
Размер
946,92 Kb
Список файлов
34
34.000 Насос роторный.cdw
34.000 СБ_Насос роторный.a3d
34.000 СП_Насос роторный.cdw
34.001_Крышка аксонометрия.cdw
34.001_Крышка.cdw
34.001_Крышка.m3d
34.002_Корпус.cdw
34.002_Корпус.m3d
34.003_Фланец.cdw
34.003_Фланец.m3d
34.004_Кольцо распорное.cdw
34.004_Кольцо распорное.m3d
34.005_Ротор.cdw
34.005_Ротор.m3d
34.006_Лопатка.cdw
34.006_Лопатка.m3d
34.007 Палец.cdw
34.007_Палец.m3d
34.008_Заглушка.cdw
34.008_Заглушка.m3d
34.009 Прокладка.cdw
34.009_Прокладка.m3d
34.010 Пружина.cdw
34.010_Пружина.m3d
34.011_Пружина.cdw
34.011_Пружина.m3d
Поз.16_Шарик.m3d
