Задача 32: Редуктор
Новинка
Описание

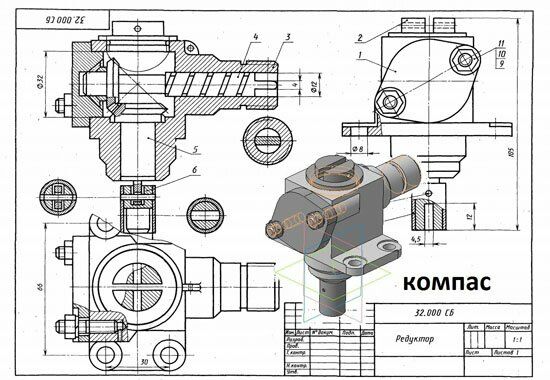

Редуктор 32.000 ЧЕРТЕЖ
![]()
Редуктор привода спидометра служит для передачи вращательного движения под прямым углом с выходного вала коробки передач через гибкий вал к спидометру. Редуктор состоит из литого корпуса 3, двух валов, пересекающихся под углом 90°, изготовленных совместно с прямозубыми коническими зубчатыми колесами, пробки 2, фланцевого подшипника 1 и шарнира б.
Редуктор 32.000 сборочный чертеж
Редуктор 32.000 спецификация
Редуктор 32.000 3d модель
Редуктор 32.000 чертежи
Подшипник фланцевый 32.001
Пробка 32.002
Корпус 32.003
Вал шестерня Z=16, m=1.75 32.004
Вал шестерня Z=13. m=1.75 32.005
Шарнир 32.006
Втулка 32.007
![]()

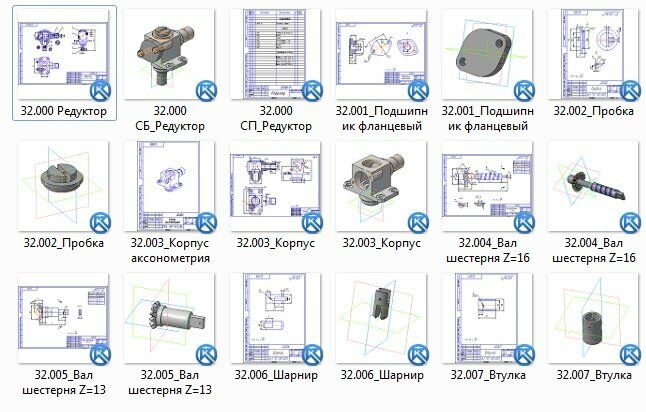

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Редуктор привода спидометра служит для передачи вращательного движения под прямым углом с выходного вала коробки передач через гибкий вал к спидометру. Редуктор состоит из литого корпуса 3, двух валов, пересекающихся под углом 90°, изготовленных совместно с прямозубыми коническими зубчатыми колесами, пробки 2, фланцевого подшипника 1 и шарнира б. Редуктор 32.000 сборочный чертеж
Редуктор 32.000 спецификация
Редуктор 32.000 3d модель
Редуктор 32.000 чертежи
Подшипник фланцевый 32.001
Пробка 32.002
Корпус 32.003
Вал шестерня Z=16, m=1.75 32.004
Вал шестерня Z=13. m=1.75 32.005
Шарнир 32.006
Втулка 32.007
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
Предмет
Семестр
Номер задания
Программы
Теги
Просмотров
8
Качество
Идеальное компьютерное
Размер
955,4 Kb
Список файлов
32
32.000 Редуктор.cdw
32.000 СБ_Редуктор.a3d
32.000 СП_Редуктор.cdw
32.001_Подшипник фланцевый.cdw
32.001_Подшипник фланцевый.m3d
32.002_Пробка.cdw
32.002_Пробка.m3d
32.003_Корпус аксонометрия.cdw
32.003_Корпус.cdw
32.003_Корпус.m3d
32.004_Вал шестерня Z=16.cdw
32.004_Вал шестерня Z=16.m3d
32.005_Вал шестерня Z=13.cdw
32.005_Вал шестерня Z=13.m3d
32.006_Шарнир.cdw
32.006_Шарнир.m3d
32.007_Втулка.cdw
32.007_Втулка.m3d
