Задача 25: Муфта фрикционная
Описание
Муфта фрикционная 25.000 ЧЕРТЕЖ
![]()
Фрикционная муфта применяется в приводных установках и служит для ограничения передаваемого крутящего момента. В случае превышения крутящего момента в передаваемой цепи происходит прокручивание в дисках, что приводит к остановке одной из полумуфт, а следовательно, к прекращению передачи крутящего момента. Это позволяет избежать поломки оборудования или одного из звеньев приводной системы.

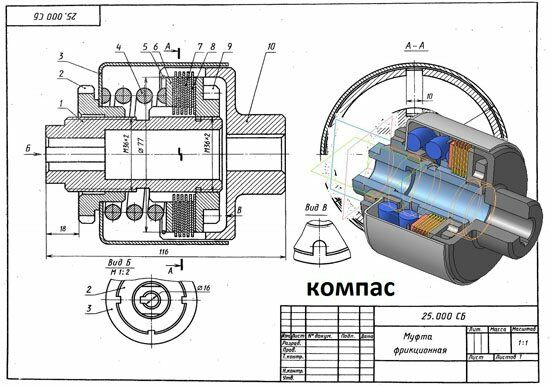

Муфта фрикционная 25.000 сборочный чертеж
Муфта фрикционная 25.000 спецификация
Муфта фрикционная 25.000 3д модель
Муфта фрикционная 25.000 чертежи
Полумуфта 25.001
Гайка 25.002
Кожух 25.003
Пружина 25.004
Кольцо стопорное 24.005
Шайба 25.006
Диск ведомый 25.007
Диск ведущий 25.008
Гайка упорная 25.009
Полумуфта 25.010
![]()

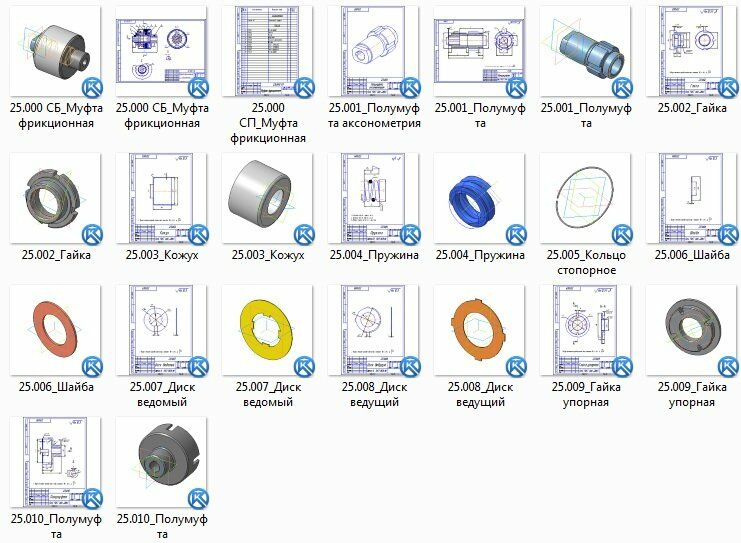

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Фрикционная муфта применяется в приводных установках и служит для ограничения передаваемого крутящего момента. В случае превышения крутящего момента в передаваемой цепи происходит прокручивание в дисках, что приводит к остановке одной из полумуфт, а следовательно, к прекращению передачи крутящего момента. Это позволяет избежать поломки оборудования или одного из звеньев приводной системы. Муфта фрикционная 25.000 сборочный чертеж
Муфта фрикционная 25.000 спецификация
Муфта фрикционная 25.000 3д модель
Муфта фрикционная 25.000 чертежи
Полумуфта 25.001
Гайка 25.002
Кожух 25.003
Пружина 25.004
Кольцо стопорное 24.005
Шайба 25.006
Диск ведомый 25.007
Диск ведущий 25.008
Гайка упорная 25.009
Полумуфта 25.010
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
