Задача 20: Пневмоаппарат настраиваемый
Описание

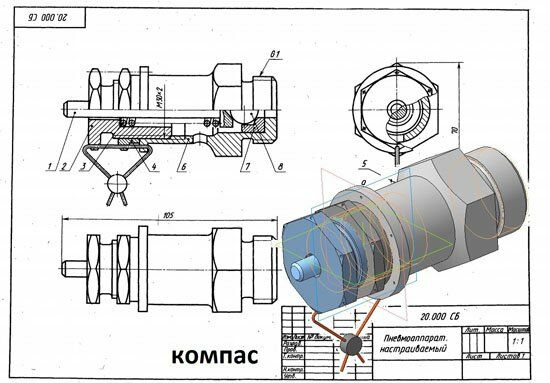

Пневмоаппарат настраиваемый 20.000 ЧЕРТЕЖ
![]()
Настраиваемый пневмоаппарат служит для уменьшения давления в сети. Он рассчитан на давление 0,009...0,011 Па. В корпусе 6 запрессовано седло 7. Шарик 8 клапана под действием пружины 3 прижимается штоком 1 и плотно перекрывает проходное отверстие в седле 7. Клапан регулируется на необходимое давление поджатием пружины с помощью нажимной гайки 2. Положение нажимной гайки после регулирования фиксируется контргайкой, после чего устанавливается контрольная пломба 5. Если давление в сети превышает предусмотренное, шарик 8 клапана отжимается и выходное отверстие открывается. При достижении предусмотренного давления клапан закрывается.
Пневмоаппарат настраиваемый 20.000 сборочный чертеж
Пневмоаппарат настраиваемый 20.000 срецификация
Пневмоаппарат настраиваемый 20.000 3д модель
Пневмоаппарат настраиваемый 20.000 чертежи
Шток 20.001
Гайка нажимная 20.002
Пружина 20.003
Контрогайка 20.004
Пломба 20.005
Корпус 20.006
Седло клапана 20.007
![]()

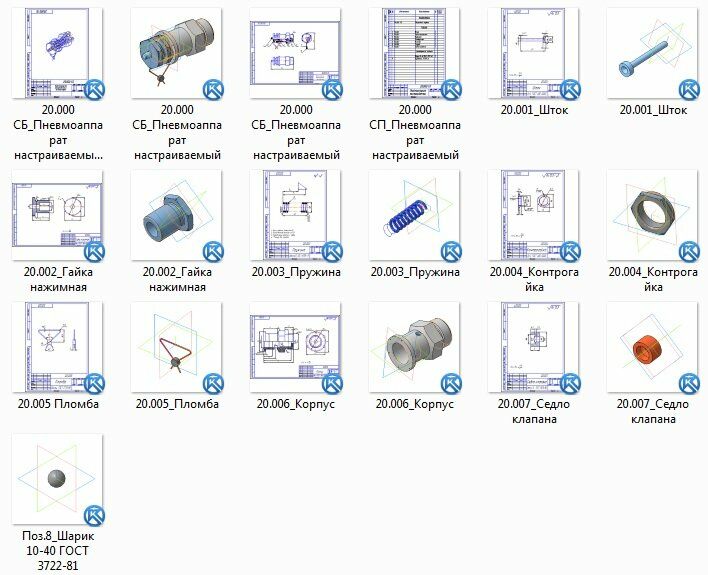

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Настраиваемый пневмоаппарат служит для уменьшения давления в сети. Он рассчитан на давление 0,009...0,011 Па. В корпусе 6 запрессовано седло 7. Шарик 8 клапана под действием пружины 3 прижимается штоком 1 и плотно перекрывает проходное отверстие в седле 7. Клапан регулируется на необходимое давление поджатием пружины с помощью нажимной гайки 2. Положение нажимной гайки после регулирования фиксируется контргайкой, после чего устанавливается контрольная пломба 5. Если давление в сети превышает предусмотренное, шарик 8 клапана отжимается и выходное отверстие открывается. При достижении предусмотренного давления клапан закрывается. Пневмоаппарат настраиваемый 20.000 сборочный чертеж
Пневмоаппарат настраиваемый 20.000 срецификация
Пневмоаппарат настраиваемый 20.000 3д модель
Пневмоаппарат настраиваемый 20.000 чертежи
Шток 20.001
Гайка нажимная 20.002
Пружина 20.003
Контрогайка 20.004
Пломба 20.005
Корпус 20.006
Седло клапана 20.007
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
