Задача 16: Пневмоклапан редукционный
Описание

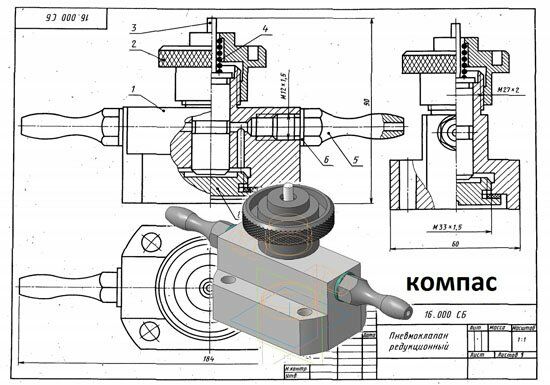

Пневмоклапан редукционный 16.000 ЧЕРТЕЖ
![]()
Редукционный пневмоклапан предназначен для регулирования - ограничения и поддержания постоянного давления рабочей среды в трубопроводе. Допустимое давление в отводящей ветви ограничивается плунжером 3, перекрывающим трубопровод при возрастании давления выше предусмотренного, и регулируется нажимом крышки 2 на пружину 4.
Пневмоклапан редукционный 16.000 сборочный чертеж
Пневмоклапан редукционный 16.000 спецификация
Пневмоклапан редукционный 16.000 3D МОДЕЛЬ
Пневмоклапан редукционный 16.000 чертежи
Корпус 16.001
Крышка 16.002
Плунжер 16.003
Пружина 16.004
Штуцер 16.005
Прокладка 16.006
Прокладка 16.007
Пробка 16.008
![]()

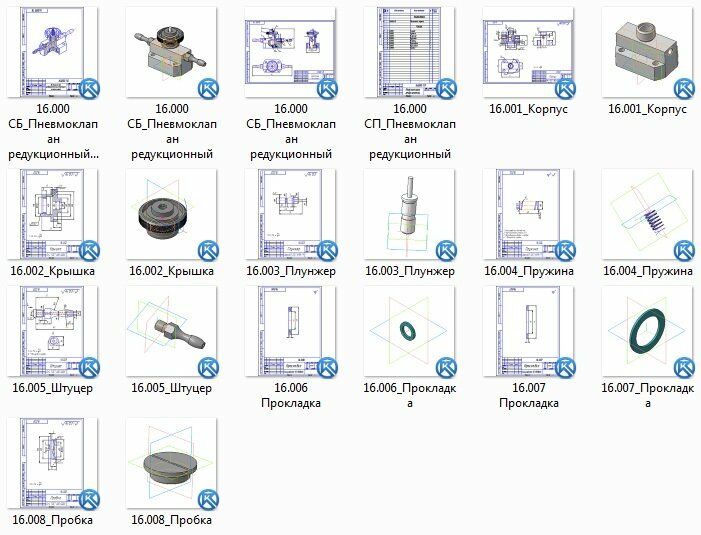

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Редукционный пневмоклапан предназначен для регулирования - ограничения и поддержания постоянного давления рабочей среды в трубопроводе. Допустимое давление в отводящей ветви ограничивается плунжером 3, перекрывающим трубопровод при возрастании давления выше предусмотренного, и регулируется нажимом крышки 2 на пружину 4. Пневмоклапан редукционный 16.000 сборочный чертеж
Пневмоклапан редукционный 16.000 спецификация
Пневмоклапан редукционный 16.000 3D МОДЕЛЬ
Пневмоклапан редукционный 16.000 чертежи
Корпус 16.001
Крышка 16.002
Плунжер 16.003
Пружина 16.004
Штуцер 16.005
Прокладка 16.006
Прокладка 16.007
Пробка 16.008
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
