Задача 13: Пневмораспределитель
Описание
Пневмораспределитель 13.000 ЧЕРТЕЖ
![]()
Пневмораспрсдслитсль направляет воздух к различным рабочим органам. Воздух под давлением подается через отверстие А в крышке (см. схему). Под действием пружины и давления воздуха клапан 3 плотно прилегает к выступу корпуса. При нажатии золотника 6 на клапан 3 последний открывается и воздух поступает в полость Б и далее в рабочую камеру. При опускании золотника последний под действием пружины возвращается в первоначальное положение, клапан 3 закрывает отверстие корпуса и доступ воздуха в рабочую зону прекращается. Отработавший воздух из рабочей зоны выходит в атмосферу через отверстие в золотнике и отверстие В в корпусе.

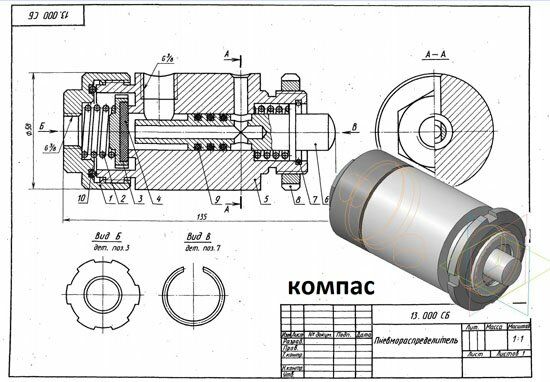

Пневмораспределитель 13.000 сборочный чертеж
Пневмораспределитель 13.000 спецификация
Пневмораспределитель 13.000 3d модель
Пневмораспределитель 13.000 чертежи
Крышка 13.001
Пружина 13.002
Клапан 13.003
Прокладка клапана 13.004
Корпус 13.005
Золотник 13.006
Кольцо замковое 13.007
![]()
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Пневмораспрсдслитсль направляет воздух к различным рабочим органам. Воздух под давлением подается через отверстие А в крышке (см. схему). Под действием пружины и давления воздуха клапан 3 плотно прилегает к выступу корпуса. При нажатии золотника 6 на клапан 3 последний открывается и воздух поступает в полость Б и далее в рабочую камеру. При опускании золотника последний под действием пружины возвращается в первоначальное положение, клапан 3 закрывает отверстие корпуса и доступ воздуха в рабочую зону прекращается. Отработавший воздух из рабочей зоны выходит в атмосферу через отверстие в золотнике и отверстие В в корпусе. Пневмораспределитель 13.000 сборочный чертеж
Пневмораспределитель 13.000 спецификация
Пневмораспределитель 13.000 3d модель
Пневмораспределитель 13.000 чертежи
Крышка 13.001
Пружина 13.002
Клапан 13.003
Прокладка клапана 13.004
Корпус 13.005
Золотник 13.006
Кольцо замковое 13.007
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
Предмет
Семестр
Номер задания
Программы
Теги
Просмотров
5
Качество
Идеальное компьютерное
Размер
778,58 Kb

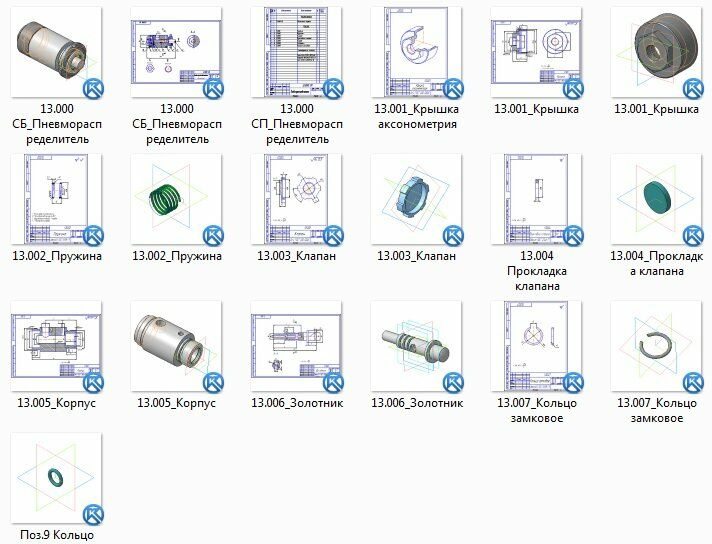

Список файлов
13
13.000 СБ_Пневмораспределитель.a3d
13.000 СБ_Пневмораспределитель.cdw
13.000 СП_Пневмораспределитель.cdw
13.001_Крышка аксонометрия.cdw
13.001_Крышка.cdw
13.001_Крышка.m3d
13.002_Пружина.cdw
13.002_Пружина.m3d
13.003_Клапан.cdw
13.003_Клапан.m3d
13.004 Прокладка клапана.cdw
13.004_Прокладка клапана.m3d
13.005_Корпус.cdw
13.005_Корпус.m3d
13.006_Золотник.cdw
13.006_Золотник.m3d
13.007_Кольцо замковое.cdw
13.007_Кольцо замковое.m3d
Поз.9 Кольцо.m3d
