Задача 11: Съемник
Описание

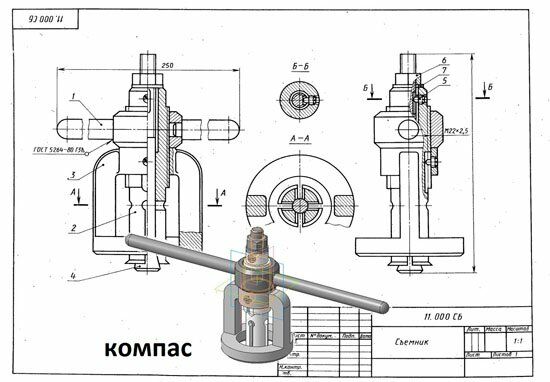

Съемник 11.000 ЧЕРТЕЖ
![]()
Съемник служит для выпрессовывания седла клапана головки блока автомобиля МАЗ-204. Он состоит из корпуса 3, расклинивающего конуса 4 цанги 2 и нажимной гайки 1. Корпус 3 устанавливается на головку блока цилиндров. Цанга 2 с расклинивающим конусом 4 входит в седло клапана. При перемещении конуса 4 вверх цанга 2 разжимается, после чего с помощью нажимной гайки 1 седло выпрессовывается.
Съемник 11.000 сборочный чертеж
Съемник 11.000 спецификация
Съемник 11.000 3d модель
Съемник 11.000 чертежи
Гайка нажимная 11.100
Цанга 11.002
Корпус 11.003
Конус 11.004
![]()

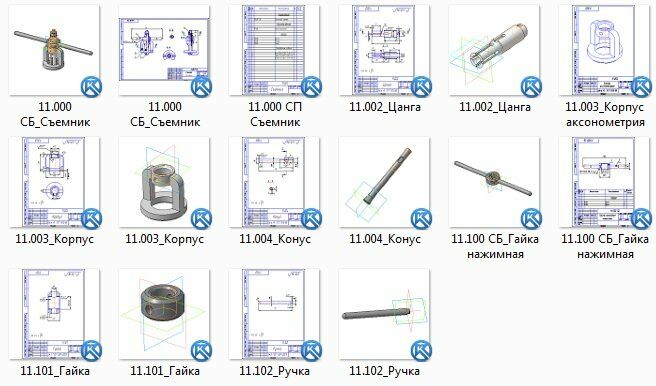

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Съемник служит для выпрессовывания седла клапана головки блока автомобиля МАЗ-204. Он состоит из корпуса 3, расклинивающего конуса 4 цанги 2 и нажимной гайки 1. Корпус 3 устанавливается на головку блока цилиндров. Цанга 2 с расклинивающим конусом 4 входит в седло клапана. При перемещении конуса 4 вверх цанга 2 разжимается, после чего с помощью нажимной гайки 1 седло выпрессовывается. Съемник 11.000 сборочный чертеж
Съемник 11.000 спецификация
Съемник 11.000 3d модель
Съемник 11.000 чертежи
Гайка нажимная 11.100
Цанга 11.002
Корпус 11.003
Конус 11.004
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
Предмет
Семестр
Номер задания
Программы
Теги
Просмотров
5
Качество
Идеальное компьютерное
Размер
562,54 Kb
Список файлов
11
11.000 СБ_Съемник.a3d
11.000 СБ_Съемник.cdw
11.000 СП Съемник.cdw
11.002_Цанга.cdw
11.002_Цанга.m3d
11.003_Корпус аксонометрия.cdw
11.003_Корпус.cdw
11.003_Корпус.m3d
11.004_Конус.cdw
11.004_Конус.m3d
11.100 СБ_Гайка нажимная.a3d
11.100 СБ_Гайка нажимная.cdw
11.101_Гайка.cdw
11.101_Гайка.m3d
11.102_Ручка.cdw
11.102_Ручка.m3d
