Задача: Фильтр воздушный вариант 8
Новинка
Описание
Фильтр воздушный 08.000 ЧЕРТЕЖ
![]()
Воздушный фильтр компрессора тормозной системы служит для очистки воздуха, поступающего в компрессор, от пыли. При ходе поршня компрессора вниз атмосферный воздух поступает под крышку 1 воздушного фильтра. У поверхности масла в ванне корпуса 3 воздух изменяет направление; при этом тяжелые частицы пыли попадают в масло. Далее воздух проходит через фильтрующую сетку 2, центральное отверстие корпуса и через канал основания фильтра 7 поступает в воздушную полость компрессора.

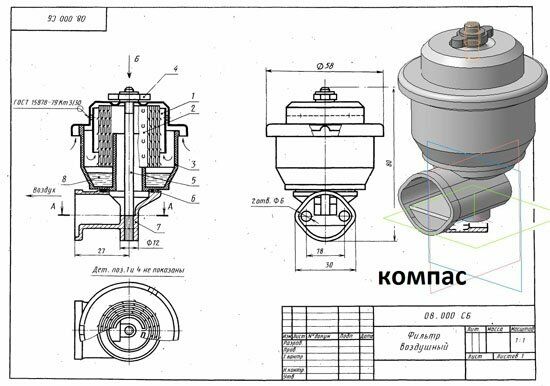

Фильтр воздушный 08.000 сборочный чертеж
Фильтр воздушный 08.000 спецификация
Фильтр воздушный 08.000 3d модель
Фильтр воздушный 08.000 чертежи
Крышка 08.100
Сетка фильтрующая 08.002
Корпус фильтра 08.003
Гайка-барашек М6 08.004
Шпилька 08.005
Прокладка 08.006
Основание фильтра 08.007
![]()
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Воздушный фильтр компрессора тормозной системы служит для очистки воздуха, поступающего в компрессор, от пыли. При ходе поршня компрессора вниз атмосферный воздух поступает под крышку 1 воздушного фильтра. У поверхности масла в ванне корпуса 3 воздух изменяет направление; при этом тяжелые частицы пыли попадают в масло. Далее воздух проходит через фильтрующую сетку 2, центральное отверстие корпуса и через канал основания фильтра 7 поступает в воздушную полость компрессора. Фильтр воздушный 08.000 сборочный чертеж
Фильтр воздушный 08.000 спецификация
Фильтр воздушный 08.000 3d модель
Фильтр воздушный 08.000 чертежи
Крышка 08.100
Сетка фильтрующая 08.002
Корпус фильтра 08.003
Гайка-барашек М6 08.004
Шпилька 08.005
Прокладка 08.006
Основание фильтра 08.007
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
Предмет
Семестр
Вариант
Программы
Теги
Просмотров
0
Качество
Идеальное компьютерное
Размер
614,95 Kb

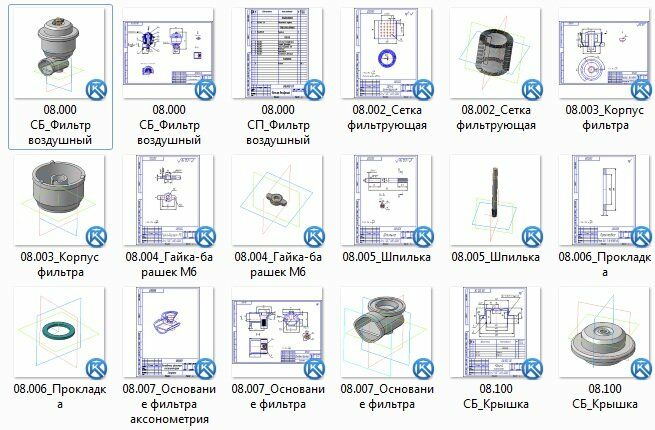

Список файлов
08
08.000 СБ_Фильтр воздушный.a3d
08.000 СБ_Фильтр воздушный.cdw
08.000 СП_Фильтр воздушный.cdw
08.002_Сетка фильтрующая.cdw
08.002_Сетка фильтрующая.m3d
08.003_Корпус фильтра.cdw
08.003_Корпус фильтра.m3d
08.004_Гайка-барашек М6.cdw
08.004_Гайка-барашек М6.m3d
08.005_Шпилька.cdw
08.005_Шпилька.m3d
08.006_Прокладка.cdw
08.006_Прокладка.m3d
08.007_Основание фильтра аксонометрия.cdw
08.007_Основание фильтра.cdw
08.007_Основание фильтра.m3d
08.100 СБ_Крышка.cdw
08.100 СБ_Крышка.m3d
