Задача МЧ: Пресс-форма вариант 59

Пресс-форма МЧ00.59.00.00 ЧЕРТЕЖ
Пресс-форма, изображенная на чертеже, используется в операции нанесения капронового покрытия на поверхность вала для увеличения его срока службы и защиты от коррозии.Вал (на чертеже показан тонкой линией) устанавливают между корпусом поз. 1 и зажимом поз. 2. Зажим регулируется болтами 10. Жидкий капрон под давлением через отверстия деталей поз. 2 и поз. 4 заполняет зазоры между валом и зажимом и покрывает поверхность вала. Вкладыш поз. 8 служит заглушкой и опорой вала.

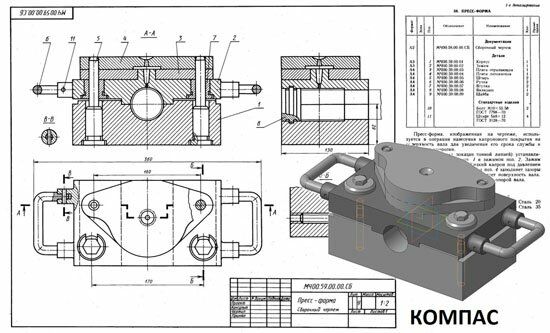

Пресс-форма МЧ00.59.00.00 сборочный чертеж
Пресс-форма МЧ00.59.00.00 спецификация
Пресс-форма МЧ00.59.00.00 3д модель
Пресс-форма МЧ00.59.00.00 чертежи
Корпус МЧ00.59.00.01
Зажим МЧ00.59.00.02
Плита отрывающая МЧ00.59.00.03
Плита литниковая МЧ00.59.00.04
Штырь МЧ00.59.00.05
Ручка МЧ00.59.00.06
Втулка МЧ00.59.00.07
Вкладыш МЧ00.59.00.08
Шайба МЧ00.59.00.09

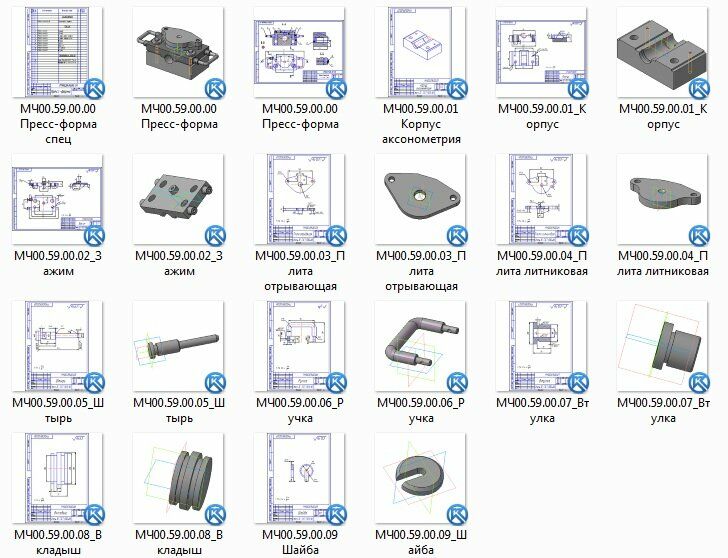

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
