Задача МЧ: Зажим гидравлический вариант 44

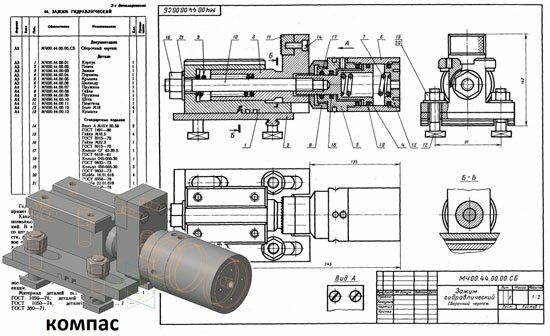

Зажим гидравлический МЧ00.44.00.00 ЧЕРТЕЖ
Гидравлический зажим одностороннего действия применяется для закрепления деталей на станках.Канавки в корпусе поз. 1 и выступ на плите поз. 2 позволяют устанавливать зажим в одно из трех положений. В корпусе расположен зажим поз. 5, соединенный со штоком поз. 10 поршня поз. 4. Под давлением жидкости, поступающей от гидропривода через верхнее резьбовое отверстие крышки поз. 5, зажим совместно с цилиндром поз. 6, крышкой и гайкой поз. 8 перемещается влево и фиксирует обрабатываемую деталь. При отключении гидропривода пружина поз. 7 возвращает зажим в исходное положение.

Зажим гидравлический МЧ00.44.00.00 сборочный чертеж
Зажим гидравлический МЧ00.44.00.00 спецификация
Зажим гидравлический МЧ00.44.00.00 3д модель
Зажим гидравлический МЧ00.44.00.00 чертежи
Корпус МЧ00.44.00.01
Плита МЧ00.44.00.02
Зажим МЧ00.44.00.03
Поршень МЧ00.44.00.04
Крышка МЧ00.44.00.05
Цилиндр МЧ00.44.00.06
Пружина МЧ00.44.00.07
Гайка МЧ00.44.00.08
Пружина МЧ00.44.00.09
Шток МЧ00.44.00.10
Пластина МЧ00.44.00.11
Болт М18 МЧ00.44.00.12
Крышка МЧ00.44.00.13
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
