Задача МЧ: Опора подшипниковая вариант 43

Опора подшипниковая МЧ00.43.00.00 ЧЕРТЕЖ
Подшипниковая опора служит для установки в нее вращающихся валов машин и механизмов. Она состоит из двух подшипников скольжения, установленных в одном корпусе поз. 1. Концы валов (цапфы) располагаются в подшипниках и при вращении скользят по внутренней поверхности бронзовых вкладышей поз. 3, 5, 6, закрепленных в корпусе крышками поз. 2, 4. Для уменьшения трения и изнашивания трущиеся поверхности смазываются маслом, которое подается из масленок, ввинчиваемых в резьбовые отверстия крышек. Масло через отверстия во вкладышах поз. 3 и поз. 5 растекается по канавкам вкладышей. Для предотвращения осевого сдвига вкладыши поз. 5 и поз. 6 имеют буртики, а вкладыш поз. 3 закрепляется винтами поз. 7. Отверстия для винтов сверлятся при сборке.

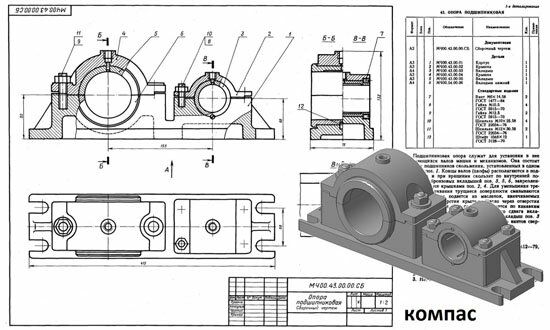

Опора подшипниковая МЧ00.43.00.00 сборочный чертеж
Опора подшипниковая МЧ00.43.00.00 спецификация
Опора подшипниковая МЧ00.43.00.00 3д модель
Опора подшипниковая МЧ00.43.00.00 чертежи
Корпус МЧ00.43.00.01
Крышка МЧ00.43.00.02
Вкладыш МЧ00.43.00.03
Крышка МЧ00.43.00.04
Вкладыш МЧ00.43.00.05
Вкладыш нижний МЧ00.43.00.06
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
