Задача МЧ: Клапан механический вариант 23
Новинка
Описание
Клапан механический МЧ00.23.00.00 ЧЕРТЕЖ
![]()
Механический клапан предназначен для автоматических установок, распыляющих смазочно-охлаждающие жидкости.Клапан состоят из корпуса поз. 1, разделенного на две полости, в одну из которых поступает сжатый воздух.
При перемещении толкателя поз. 6 вправо он давят на шток поз. 3, отодвигая клапан поз. 5. Сжатый воздух проходит через клапан по продольным пазам штока к распыляющему устройству.
При снятия нагрузки с толкателя клапан, шток и толкатель возвращаются в первоначальное положение под действием пружины поз. 9. В результате этого клапан прижимается к седлу поз. 4, закрывая проход воздуха.

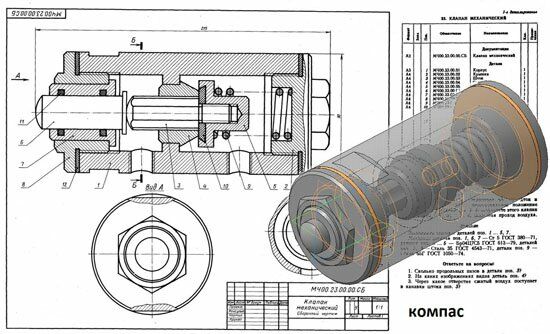

Клапан механический МЧ00.23.00.00 сборочный чертеж
Клапан механический МЧ00.23.00.00 спецификация
Клапан механический МЧ00.23.00.00 3д модель
Клапан механический МЧ00.23.00.00 чертежи
Корпус МЧ00.23.00.01
Крышка МЧ00.23.00.02
Шток МЧ00.23.00.03
Седло МЧ00.23.00.04
Клапан МЧ00.23.00.05
Толкатель МЧ00.23.00.06
Втулка МЧ00.23.00.07
Крышка МЧ00.23.00.08
Пружина МЧ00.23.00.09
Шайба МЧ00.23.00.10
![]()

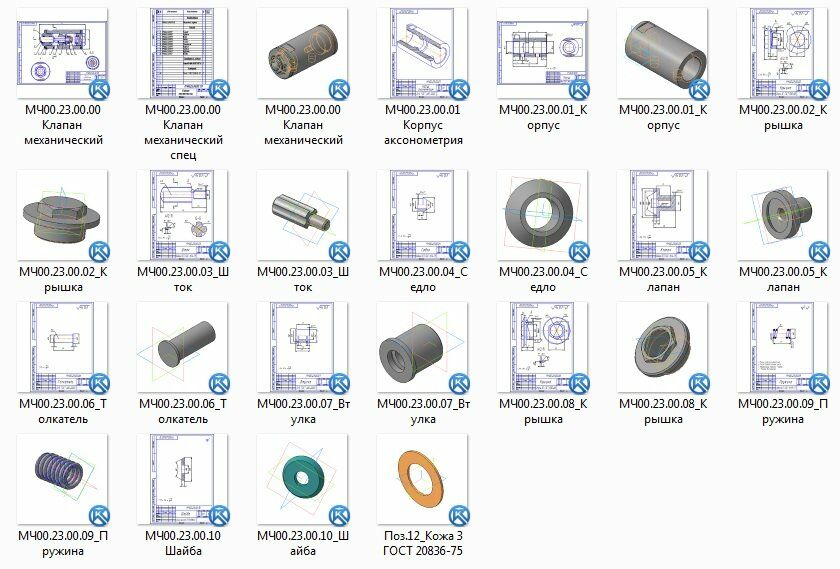

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Механический клапан предназначен для автоматических установок, распыляющих смазочно-охлаждающие жидкости.Клапан состоят из корпуса поз. 1, разделенного на две полости, в одну из которых поступает сжатый воздух. При перемещении толкателя поз. 6 вправо он давят на шток поз. 3, отодвигая клапан поз. 5. Сжатый воздух проходит через клапан по продольным пазам штока к распыляющему устройству.
При снятия нагрузки с толкателя клапан, шток и толкатель возвращаются в первоначальное положение под действием пружины поз. 9. В результате этого клапан прижимается к седлу поз. 4, закрывая проход воздуха.
Клапан механический МЧ00.23.00.00 сборочный чертеж
Клапан механический МЧ00.23.00.00 спецификация
Клапан механический МЧ00.23.00.00 3д модель
Клапан механический МЧ00.23.00.00 чертежи
Корпус МЧ00.23.00.01
Крышка МЧ00.23.00.02
Шток МЧ00.23.00.03
Седло МЧ00.23.00.04
Клапан МЧ00.23.00.05
Толкатель МЧ00.23.00.06
Втулка МЧ00.23.00.07
Крышка МЧ00.23.00.08
Пружина МЧ00.23.00.09
Шайба МЧ00.23.00.10
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Теги
Просмотров
1
Качество
Идеальное компьютерное
Размер
932,75 Kb
Список файлов
МЧ00.23.00
МЧ00.23.00.00 Клапан механический.cdw
МЧ00.23.00.00 Клапан механический спец.cdw
МЧ00.23.00.00 Клапан механический.a3d
МЧ00.23.00.01 Корпус аксонометрия.cdw
МЧ00.23.00.01_Корпус.cdw
МЧ00.23.00.01_Корпус.m3d
МЧ00.23.00.02_Крышка.cdw
МЧ00.23.00.02_Крышка.m3d
МЧ00.23.00.03_Шток.cdw
МЧ00.23.00.03_Шток.m3d
МЧ00.23.00.04_Седло.cdw
МЧ00.23.00.04_Седло.m3d
МЧ00.23.00.05_Клапан.cdw
МЧ00.23.00.05_Клапан.m3d
МЧ00.23.00.06_Толкатель.cdw
МЧ00.23.00.06_Толкатель.m3d
МЧ00.23.00.07_Втулка.cdw
МЧ00.23.00.07_Втулка.m3d
МЧ00.23.00.08_Крышка.cdw
МЧ00.23.00.08_Крышка.m3d
МЧ00.23.00.09_Пружина.cdw
МЧ00.23.00.09_Пружина.m3d
МЧ00.23.00.10 Шайба.cdw
МЧ00.23.00.10_Шайба.m3d
Поз.12_Кожа 3 ГОСТ 20836-75.m3d
