Задача МЧ: Регулятор давления вариант 16
Новинка
Описание
Регулятор давления МЧ00.16.00.00 ЧЕРТЕЖ
![]()
Регулятор давления устанавливается на трубопроводах для предотвращения аварии в случае избыточного давления газа или воздуха.При нормальном давлении газ или воздух, поступающий через штуцер поз. 2, давит на клапан поз. 7, но под действием пружины поз. 8 клапан не открывает отверстие левого седла поз. 6. Давление выше нормального перемещает клапан вправо, отверстие левого седла открывается и газ или воздух по каналам корпуса поз. 1 выходит в атмосферу. Иглой поз. 11 регулируют количество газа или воздуха, выпускаемого в атмосферу. При дальнейшем возрастании давления клапан перекрывает отверстие правого седла поз. 5.

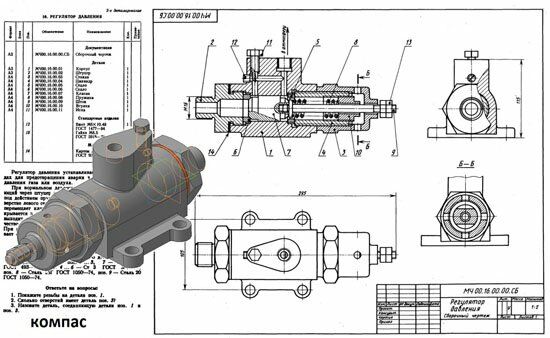

Регулятор давления МЧ00.16.00.00 сборочный чертеж
Регулятор давления МЧ00.16.00.00 спецификация
Регулятор давления МЧ00.16.00.00 3д модель
Регулятор давления МЧ00.16.00.00 чертежи
Корпус МЧ00.16.00.01
Штуцер МЧ00.16.00.02
Стакан МЧ00.16.00.03
Цилиндр МЧ00.16.00.04
Седло МЧ00.16.00.05
Седло МЧ00.16.00.06
Клапан МЧ00.16.00.07
Пружина МЧ00.16.00.08
Шток МЧ00.16.00.09
Втулка МЧ00.16.00.10
Игла МЧ00.16.00.11
![]()
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Регулятор давления устанавливается на трубопроводах для предотвращения аварии в случае избыточного давления газа или воздуха.При нормальном давлении газ или воздух, поступающий через штуцер поз. 2, давит на клапан поз. 7, но под действием пружины поз. 8 клапан не открывает отверстие левого седла поз. 6. Давление выше нормального перемещает клапан вправо, отверстие левого седла открывается и газ или воздух по каналам корпуса поз. 1 выходит в атмосферу. Иглой поз. 11 регулируют количество газа или воздуха, выпускаемого в атмосферу. При дальнейшем возрастании давления клапан перекрывает отверстие правого седла поз. 5. Регулятор давления МЧ00.16.00.00 сборочный чертеж
Регулятор давления МЧ00.16.00.00 спецификация
Регулятор давления МЧ00.16.00.00 3д модель
Регулятор давления МЧ00.16.00.00 чертежи
Корпус МЧ00.16.00.01
Штуцер МЧ00.16.00.02
Стакан МЧ00.16.00.03
Цилиндр МЧ00.16.00.04
Седло МЧ00.16.00.05
Седло МЧ00.16.00.06
Клапан МЧ00.16.00.07
Пружина МЧ00.16.00.08
Шток МЧ00.16.00.09
Втулка МЧ00.16.00.10
Игла МЧ00.16.00.11
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Теги
Просмотров
3
Качество
Идеальное компьютерное
Размер
1005,55 Kb

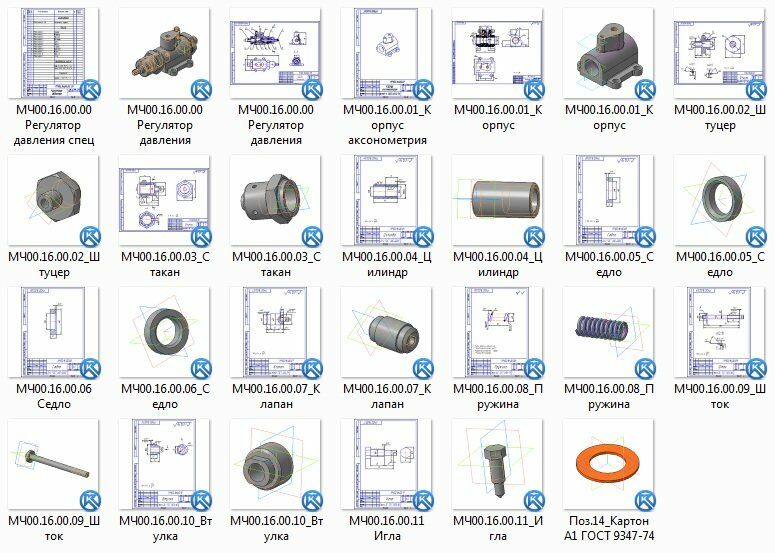

Список файлов
МЧ00.16.00
МЧ00.16.00.00 Регулятор давления спец.cdw
МЧ00.16.00.00 Регулятор давления.a3d
МЧ00.16.00.00 Регулятор давления.cdw
МЧ00.16.00.01_Корпус аксонометрия.cdw
МЧ00.16.00.01_Корпус.cdw
МЧ00.16.00.01_Корпус.m3d
МЧ00.16.00.02_Штуцер.cdw
МЧ00.16.00.02_Штуцер.m3d
МЧ00.16.00.03_Стакан.cdw
МЧ00.16.00.03_Стакан.m3d
МЧ00.16.00.04_Цилиндр.cdw
МЧ00.16.00.04_Цилиндр.m3d
МЧ00.16.00.05_Седло.cdw
МЧ00.16.00.05_Седло.m3d
МЧ00.16.00.06 Седло.cdw
МЧ00.16.00.06_Седло.m3d
МЧ00.16.00.07_Клапан.cdw
МЧ00.16.00.07_Клапан.m3d
МЧ00.16.00.08_Пружина.cdw
МЧ00.16.00.08_Пружина.m3d
МЧ00.16.00.09_Шток.cdw
МЧ00.16.00.09_Шток.m3d
МЧ00.16.00.10_Втулка.cdw
МЧ00.16.00.10_Втулка.m3d
МЧ00.16.00.11 Игла.cdw
МЧ00.16.00.11_Игла.m3d
Поз.14_Картон А1 ГОСТ 9347-74.m3d
