Задача МЧ: Отводка ручная вариант 14

Отводка ручная МЧ00.14.00.00 ЧЕРТЕЖ
Ручная отводка служит для включения и выключения муфты (на чертеже не показана) без остановки ведущего вала. Вилка поз. 1 c полукольцами поз. 3, 4 поворачивается вокруг оси поз. 5, закрепленной на стойке поз. 2. Стойку четырьмя болтами крепят к станине или стене.При повороте рычага поз. 7 вилка перемещает кольцо отводки и подвижную часть муфты вдоль оси вала. Шарик поз. 6 может фиксировать отводку в трех положениях. Поворот вилки ограничен двумя штифтами поз. 11.

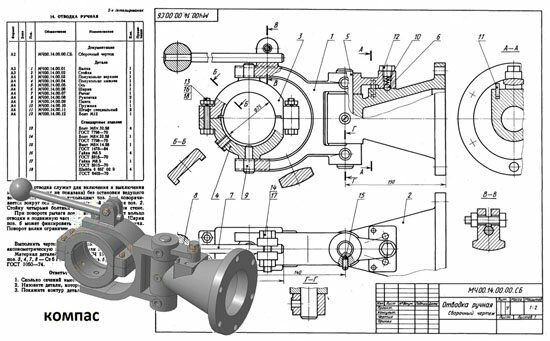

Отводка ручная МЧ00.14.00.00 сборочный чертеж
Отводка ручная МЧ00.14.00.00 спецификация
Отводка ручная МЧ00.14.00.00 3d сборка
Отводка ручная МЧ00.14.00.00 чертежи
Вилка МЧ00.14.00.01
Стойка МЧ00.14.00.02
Полукольцо верхнее МЧ00.14.00.03
Полукольцо нижнее МЧ00.14.00.04
Ось МЧ00.14.00.05
Шарик МЧ00.14.00.06
Рычаг МЧ00.14.00.07
Рукоятка МЧ00.14.00.08
Палец МЧ00.14.00.09
Пружина МЧ00.14.00.10
Штифт специальный МЧ00.14.00.11
Болт М12 МЧ00.14.00.12

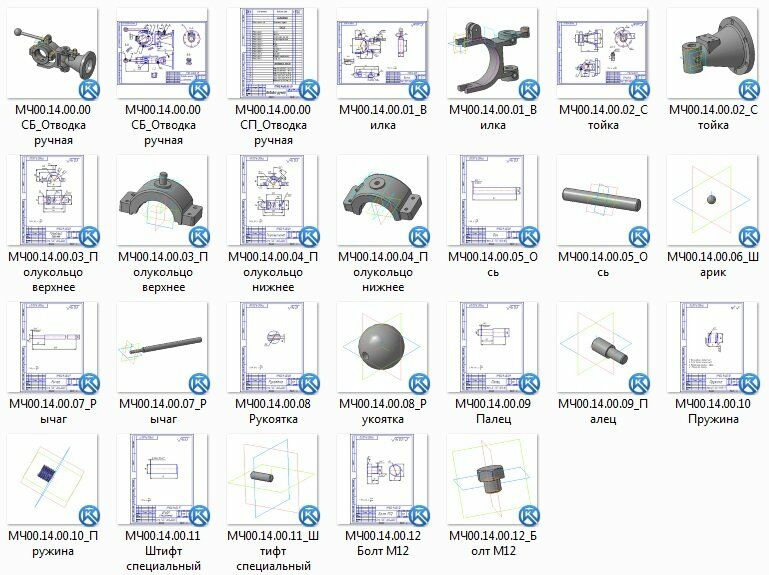

Задание 16 из альбома Чтение и деталирование сборочных чертежей Боголюбова С.К.Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
