Графическая работа No4.

Резьбовое соединение. Сборочный чертеж и спецификация

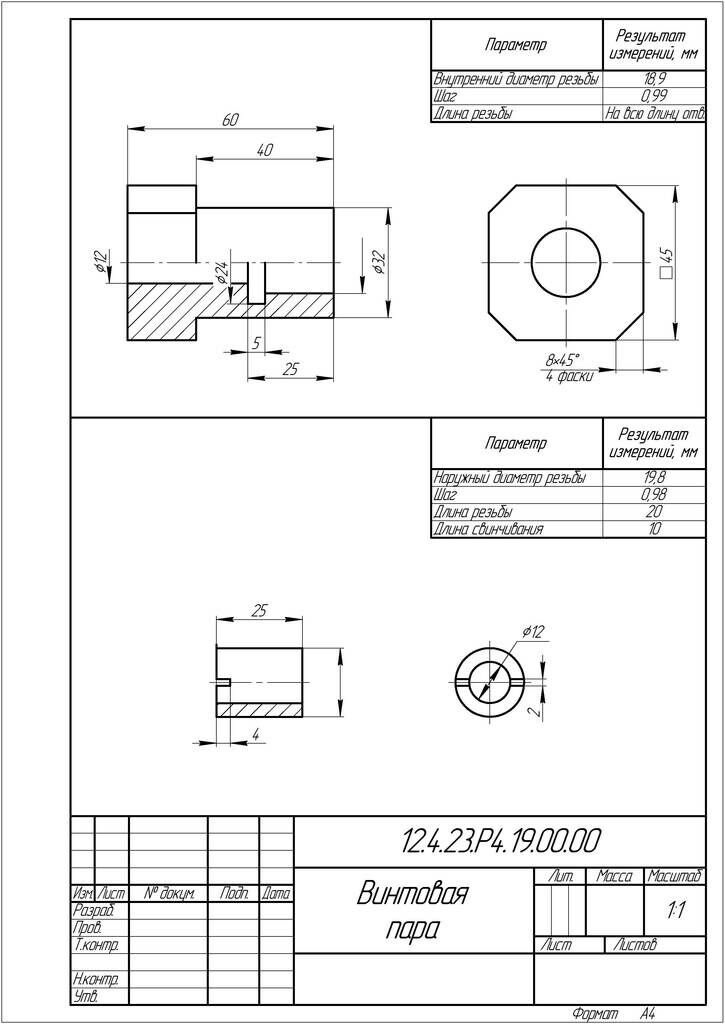

Задание:
1. По указанным в задании данным измерений, подобрать стандартные значения
номинального диаметра и шага резьбы на Гайке и Винте.
Подбор осуществлять по ГОСТ или со страницы 14 в методичке No2.
2. Подобрать размеры конструктивных элементов резьбы (размер заходной фаски).
Подбор осуществлять по ГОСТ или со страниц 82-83.
РАЗМЕР ФАСКИ БЕРЕТЕ ИЗ ПОСЛЕДНЕГО СТОЛБЦА В ЗАВИСИМОСТИ
ОТ ШАГА РЕЗЬБЫ!
3. На формате А4 вычертить необходимые изображения Гайки. Изобразить и
обозначить внутреннюю резьбу по данным из п.1 и таблицы задания. Изобразить
заходную фаску.
4. На формате А4 вычертить необходимые изображения Винта. Изобразить и
обозначить наружную резьбу по данным из п.1 и таблицы задания. Изобразить
заходную фаску.
5. На формате А4 вычертить резьбового соединения деталей (правила изображения
резьбового соединения стр.9-10 или Л5.2).
Длина свинчивания деталей указана в вариантах.
*При выполнении СБ учтите, что кол-во и типы изображений могут отличаться
от задания. Вы можете использовать не только вид спереди и вид слева, но и виды
справа, местные виды или применить сечения, если необходимо дать пояснения
формы детали и нанести размеры.
6. Оформить резьбовое соединение, как сборочный чертеж СБ (тема 4).
7. Применить упрощения для СБ (фаски, скругления, проточки допускается не
изображать).
8. Нанести на СБ габаритные размеры, размер резьбы и длину свинчивания деталей.
9. Обозначить номера позиций деталей.
10. Заполнить спецификацию СП, выполненную непосредственно на СБ (см. пример,
размеры СП взять со стр.52).
В СПЕЦИФИКАЦИИ БУДЕТ ТОЛЬКО 6 СТРОК И ПО ВЫСОТЕ ОНА
ЗАЙМЕТ ВСЕГО 63 мм.

Рекомендации к выполнению сборочного чертежа

Согласно ГОСТ 2.109 - 73 сборочный чертеж должен содержать:
1. Изображение сборочной единицы, дающее представление о расположении и взаимной
связи составных частей, соединяемых по данному чертежу.
2. Сведения, обеспечивающие возможность сборки и контроля сборочной единицы.
3. Размеры, которые должны быть выполнены по сборочному чертежу.
4. Указания о способе выполнениях неразъемных соединений (сварных, паяных и др.).
5. Номера позиций составных частей, входящих в изделие.
6. Габаритные размеры, установочные и присоединительные размеры.
7. Справочные размеры.

Основная надпись сборочного чертежа выполняется по форме 1 из ГОСТ 2.104 - 2006.
Сборочный чертеж имеет то же наименование, которое записано в спецификации, и
обозначение, идентичное обозначению в спецификации с добавлением шифра «СБ».
Для каждой составной части сборочной единицы на чертеже указан номер позиции,
соответствующий номеру позиции, указанному в спецификации. Номера позиций на
сборочном чертеже наносят на полках линий выносок, проводимых от изображений
составных частей. Эти линии должны пересекать контур изображения составной части и
заканчиваться точкой, не должны пересекаться между собой, не должны быть параллельны
линиям штриховки, не должны пересекать изображения других составных частей и
размерных линий чертежа.Показать/скрыть дополнительное описание
