САФУ. Р2_В19. ВИДЫ РАЗРЕЗЫ
Описание

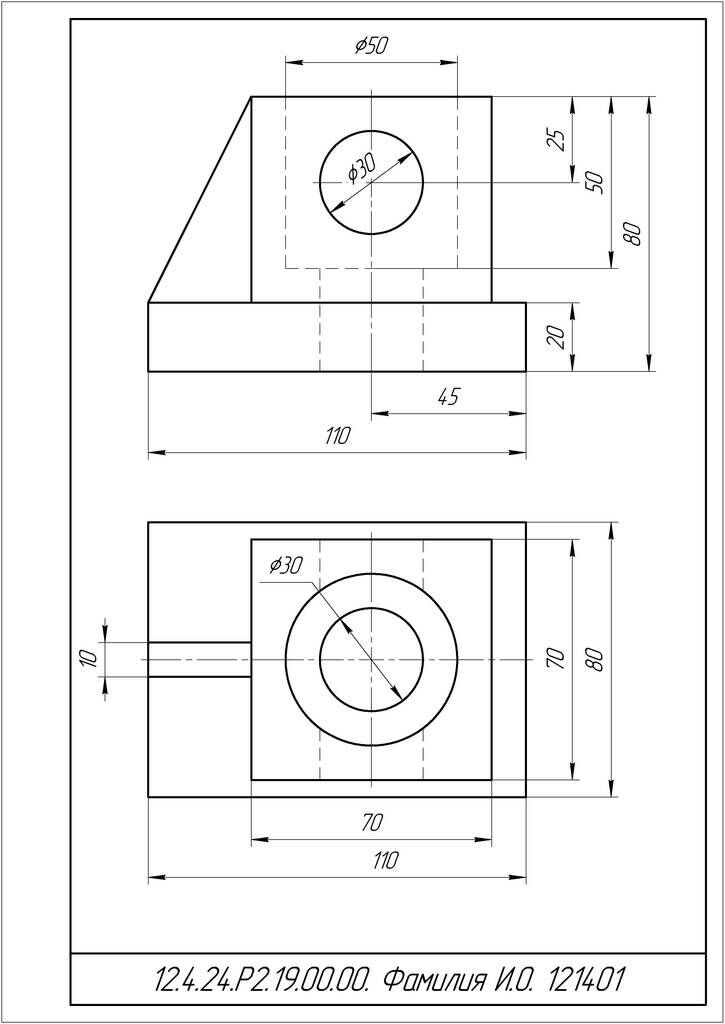

Графическая работа N2 Виды, Разрезы
Задание:
По двум заданным видам выполнить три изображения (главный вид с фронтальным
разрезом, вид сверху, вид слева с профильным разрезом).
Чертеж выполняется на формате А3 в масштабе 1:1.
Допускается выполнить чертеж на формате А4 в масштабе 1:2 при условии, что все
изображения и размеры умещаются на в формате. Формат А4 располагается только
вертикально!Показать/скрыть дополнительное описание
Графическая работа N2 Виды, Разрезы Задание: По двум заданным видам выполнить три изображения (главный вид с фронтальным разрезом, вид сверху, вид слева с профильным разрезом). Чертеж выполняется на формате А3 в масштабе 1:1. Допускается выполнить чертеж на формате А4 в масштабе 1:2 при условии, что все изображения и размеры умещаются на в формате. Формат А4 располагается только вертикально! .
Файлы условия, демо
Характеристики решённой задачи
Предмет
Учебное заведение
САФУ им. ЛомоносоваСеместр
Номер задания
Вариант
Просмотров
1
Качество
Идеальное компьютерное
Размер
212,57 Kb
Список файлов
2.cdw
2.m3d
2.pdf
