Задача 5: 05.000 Гидроаппарат крановый

05.000 СБ_Гидроаппарат крановый

Аксарин П. Е. Чертежи для деталирования. Задание 5. Гидроаппарат крановый. Деталирование.

Кран пробкового типа предназначен для переключения топлива, подаваемого из основного и дополнительного баков к топливному насосу. Кран состоит из литого чугунного корпуса Л, на котором имеются два прилива для крепления; пробки 2 для перекрытия отверстий; нажимной гайки 3 и рукоятки 4, с помощью которой производится поворот пробки. При положении ручки, показанном на схеме, кран открыт. Топливо из основного бака поступает к насосу (положение /). При повороте ручки на 90° против часовой стрелки (положение II) кран закрыт, подача топлива прекращается. При повороте ручки еще на 90° против часовой стрелки топливо к насосу поступает из дополнительного бака (положение III).

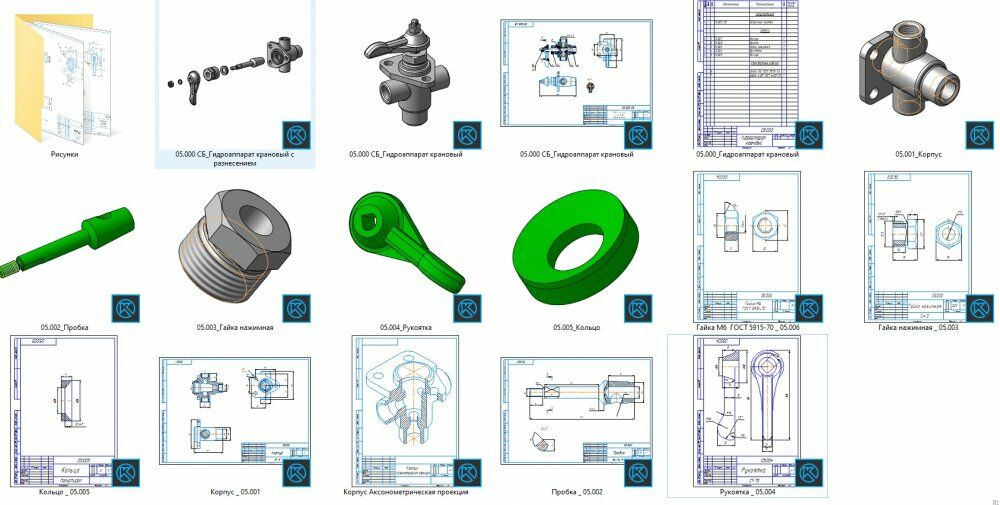

В состав работы входят:
-Сборочный чертеж
-Спецификация
-Чертежи всех деталей
-Аксонометрическая проекция детали 1
-3D модели всех деталей
-3D сборка узла
-3D сборка с разнксением компонентов

05.000 - Гидроаппарат крановый
05.001 - Корпус
05.002 - Пробка
05.003 - Гайка нажимная
05.004 - Рукоятка
05.005 - Кольцо
