ДЗ 21: Насос шестеренчатый

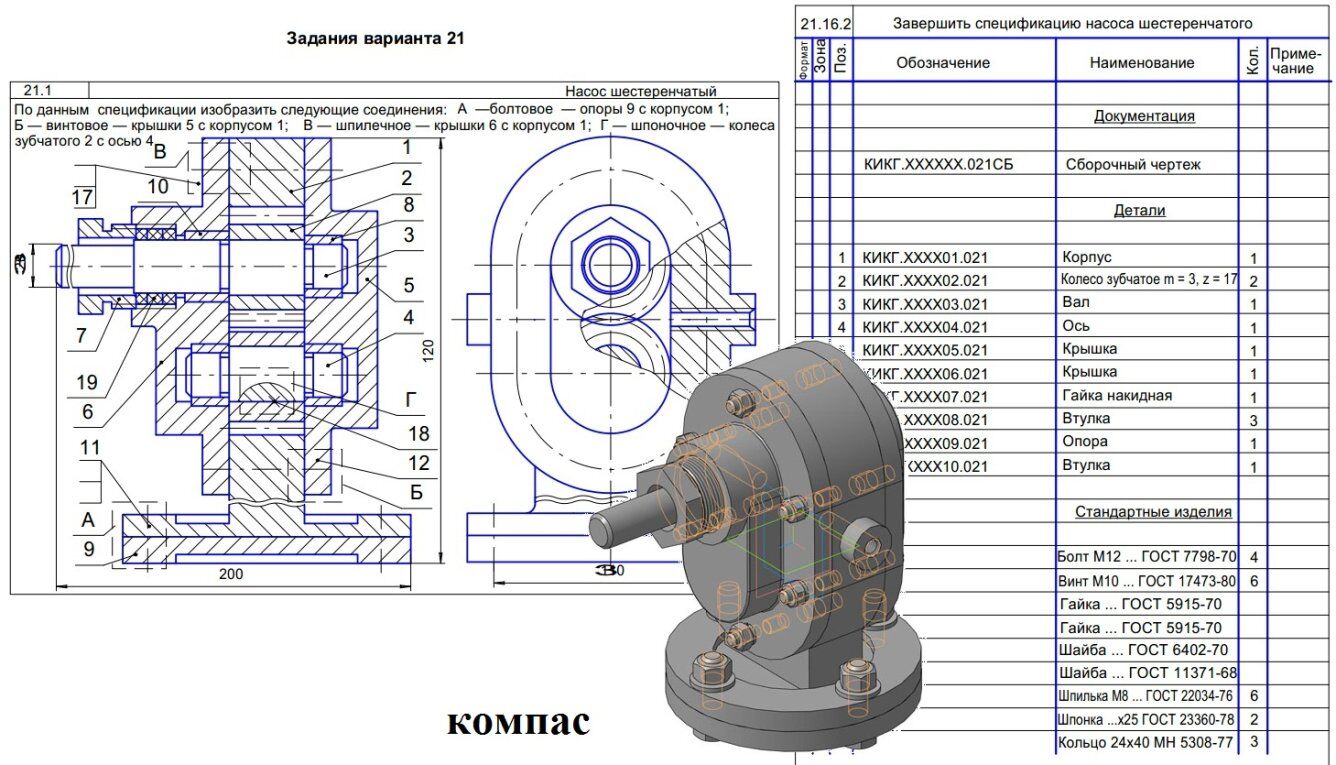

Насос шестеренчатый КИКГ.ХХХХХХ.021 ЧЕРТЕЖ

В гидравлических системах применяют шестеренчатые, лопастные и плунжерные насосы.
Шестеренчатые насосы создают давление масла (жидкости) до 12 атмосфер. Конструкция этого насоса проста. Он состоит из пары цилиндрических зубчатых колес 2, установленных в чугунный корпус 1.
При вращении колес масло из всасывающей полости попадает между стенками корпуса и переносится в нагнетательную полость. Сцепляющиеся зубья колесо препятствуют возвращению масла во всасывающую полость. Чтобы избежать утечки масла, зазоры должны быть минимальными, особенно между зубьями и корпусом, а также по торцам зубчатых колес.
Шестеренчатый насос начинают собирать с запрессовки в крышки 5 и втулок 8. Затем на втулки 8 наносят слой солидола, который обеспечивает смазку для вала 3 и оси 4. С наружных сторон корпуса 1 помещают пропитанные нитролаком бумажные прокладки (на чертеже они не показаны), устанавливают крышку 5 и завинчивают винты 11. На ось 4 монтируют на призматической шпонке 18 зубчатое колесо 2. Крышку 6 устанавливают к корпусу 1 и крепят шпильками 16 с гайками и шайбами. Для уплотнения вала в крышке 6 поставлены сальниковые войлочные кольца 18, которые прижимаются к нему и крышке посредством гайки 7.
Корпус 1 к опоре 9 крепится болтами 10, гайками и шайбами.

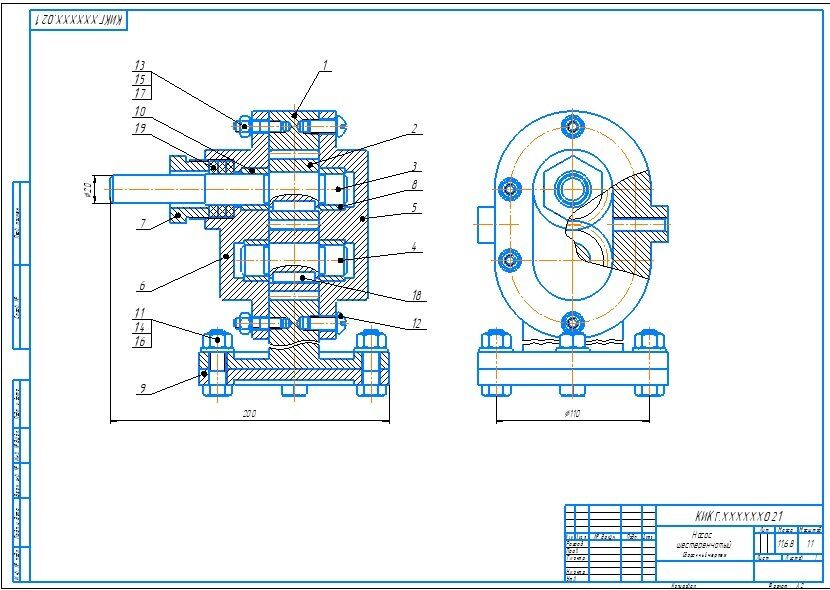

Насос шестеренчатый КИКГ.ХХХХХХ.021 СБ
Насос шестеренчатый КИКГ.ХХХХХХ.021 спецификация
Насос шестеренчатый КИКГ.ХХХХХХ.021 3д модель

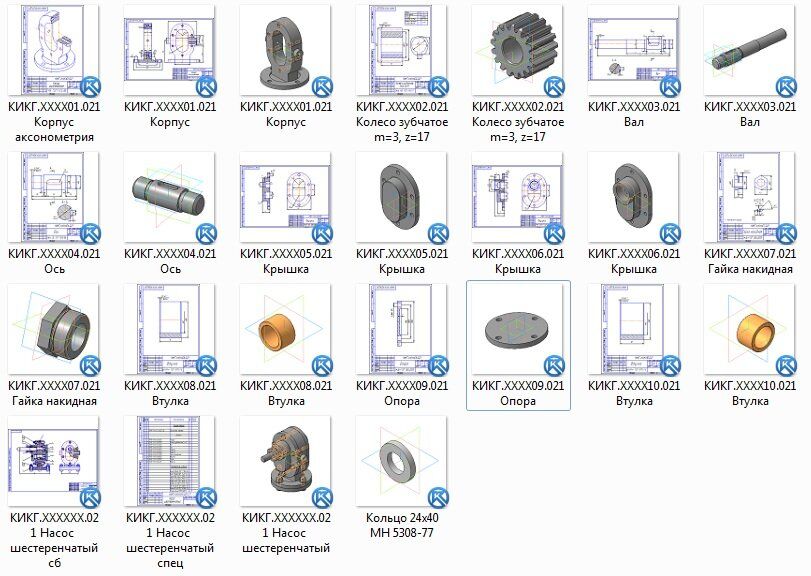

Насос шестеренчатый КИКГ.ХХХХХХ.021 чертежи
Корпус КИКГ.ХХХХ01.021
Колесо зубчатое m=3, z=17 КИКГ.ХХХХ02.021
Вал КИКГ.ХХХХ03.021
Ось КИКГ.ХХХХ04.021
Крышка КИКГ.ХХХХ05.021
Крышка КИКГ.ХХХХ06.021
Гайка накидная КИКГ.ХХХХ07.021
Втулка КИКГ.ХХХХ08.021
Опора КИКГ.ХХХХ09.021
Втулка КИКГ.ХХХХ10.021
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
