ДЗ 18: Цилиндр воздушный

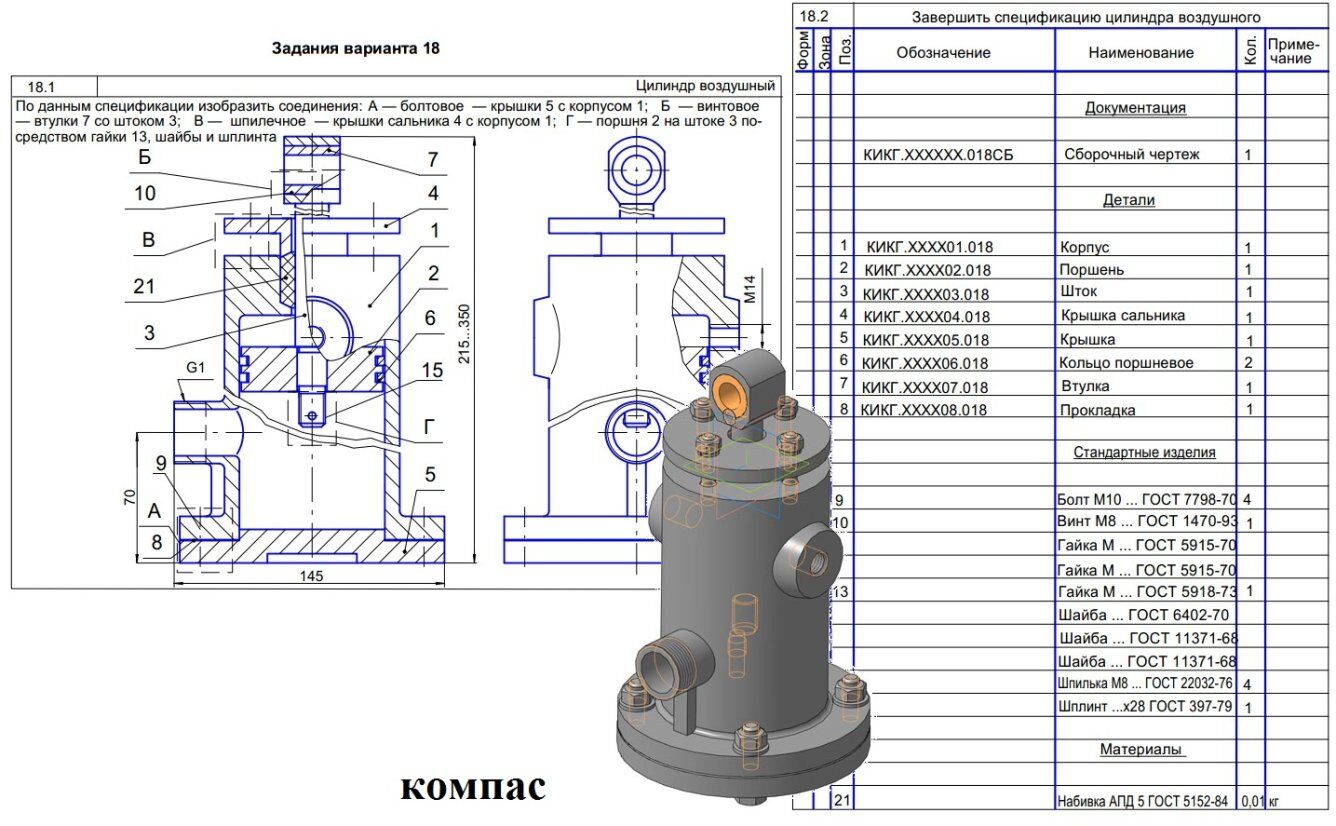

Цилиндр воздушный КИКГ.ХХХХХХ.018 ЧЕРТЕЖ

Цилиндр воздушный — устройство, устанавливаемое в тормозной системе подвижного состава.
Поршневые кольца 6, изготовленные из чугуна, служат для уплотнения поршня. Поршень 2 закреплен на штоке 3 гайкой 13, шайбой и шплинтом.
В корпусе 1 в месте выхода штока 3 расположено уплотняющее устройство (сальник) 21, предупреждающее просачивание воздуха через зазор между штоком и отверстием в крышке сальника 4. Материалом для набивки могут служить пенька, льняной шнур, асбест. Благодаря упругости материала набивки и конусам у торцов уплотнения набивка плотно прижимается к штоку. Материал набивки со временем теряет упругость, поэтому необходимо периодически уплотнять его. Это достигается подтягиванием гаек на шпильках 17.

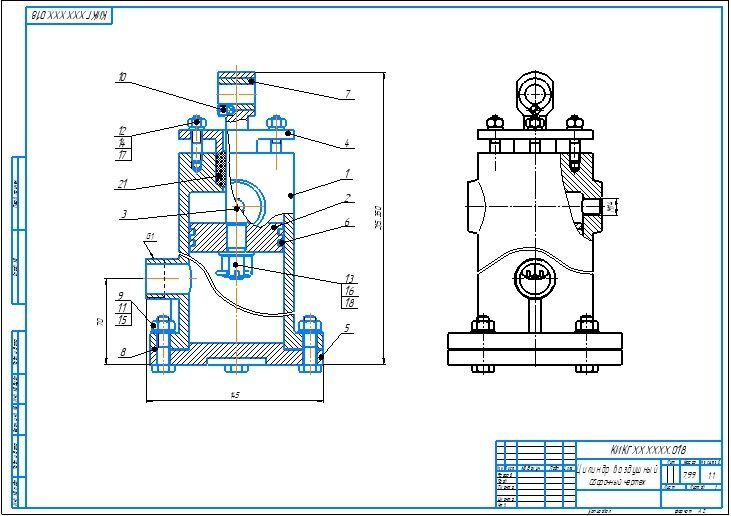

Цилиндр воздушный КИКГ.ХХХХХХ.018 СБ
Цилиндр воздушный КИКГ.ХХХХХХ.018 спецификация
Цилиндр воздушный КИКГ.ХХХХХХ.018 3d модель
Цилиндр воздушный КИКГ.ХХХХХХ.018 чертежи
Корпус КИКГ.ХХХХ01.018
Поршень КИКГ.ХХХХ02.018
Шток КИКГ.ХХХХ03.018
Крышка сальника КИКГ.ХХХХ04.018
Крышка КИКГ.ХХХХ05.018
Кольцо поршневое КИКГ.ХХХХ06.018
Втулка КИКГ.ХХХХ07.018
Прокладка КИКГ.ХХХХ08.018

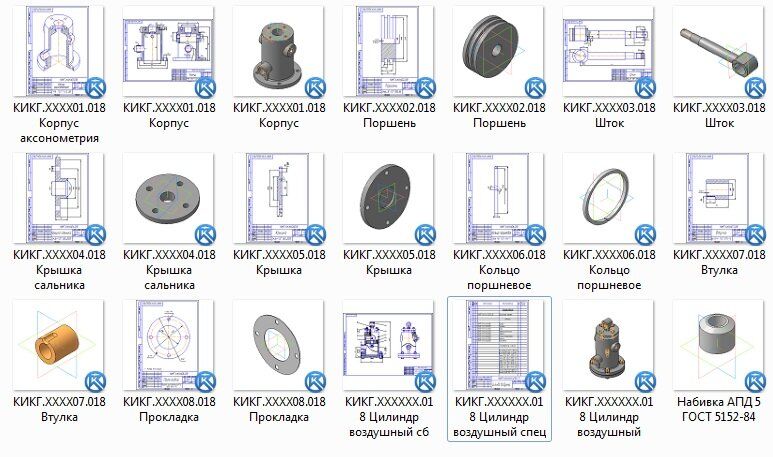

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
