ДЗ 17: Опора вертикального вала

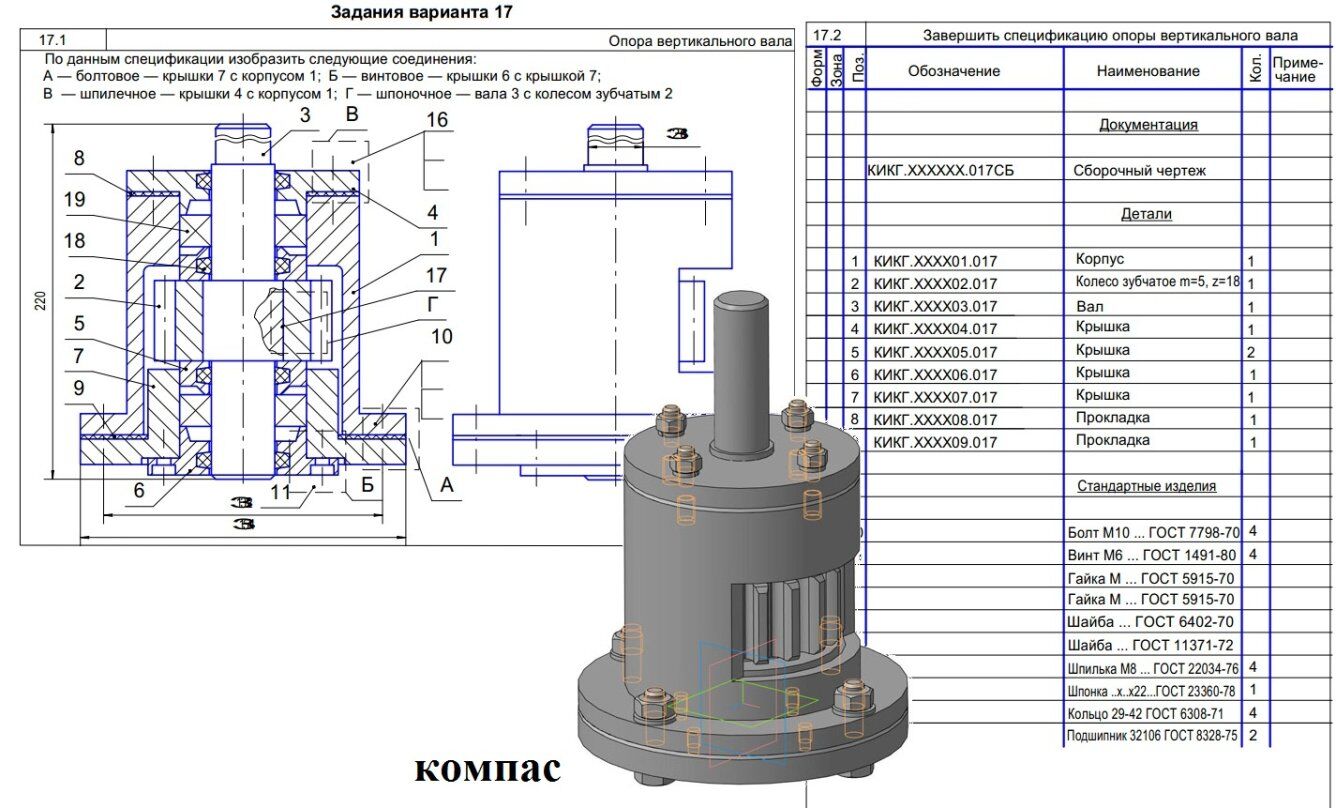

Опора вертикального вала КИКГ.ХХХХХХ.017 ЧЕРТЕЖ

Зубчатое колесо 2, находящееся на валу 3, является ведущим, на валу машины ( на чертеже не показано) — ведомым. Ведущее зубчатое колесо устанавливают на вал 3 посредством призматической шпонки 17 и фиксируют от осевого перемещения крышками 5. Вал 3 вращается в двух конических роликоподшипниках 19. Внутренние кольца обоих подшипников закрепляются на валу 3, торцы их поджимаются крышками 5. Наружные кольца подшипников, вставленные в отверстия крышки 7 и корпуса 1, упираются в торцы крышек 4 и 6.

Для герметизации устройства, а также для устранения утечки масла из подшипников поставлены кольца 18. Крышка 4 крепится к корпусу 1 шпильками 16 с гайками и пружинными шайбами, а крышка 7 крепится с крышкой 6 винтами 11 с потайными головками.

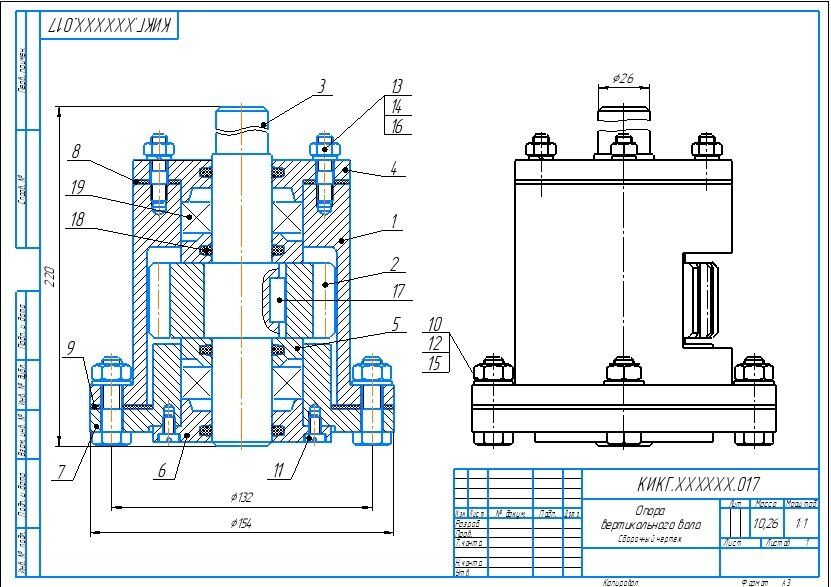

Опора вертикального вала КИКГ.ХХХХХХ.017 СБ
Опора вертикального вала КИКГ.ХХХХХХ.017 спецификация
Опора вертикального вала КИКГ.ХХХХХХ.017 3д модель
Опора вертикального вала КИКГ.ХХХХХХ.017 чертежи
Корпус КИКГ.ХХХХ01.017
Колесо зубчатое m=5, z=18 КИКГ.ХХХХ02.017
Вал КИКГ.ХХХХ03.017
Крышка КИКГ.ХХХХ04.017
Крышка КИКГ.ХХХХ05.017
Крышка КИКГ.ХХХХ06.017
Крышка КИКГ.ХХХХ07.017
Прокладка КИКГ.ХХХХ08.017
Прокладка КИКГ.ХХХХ09.017

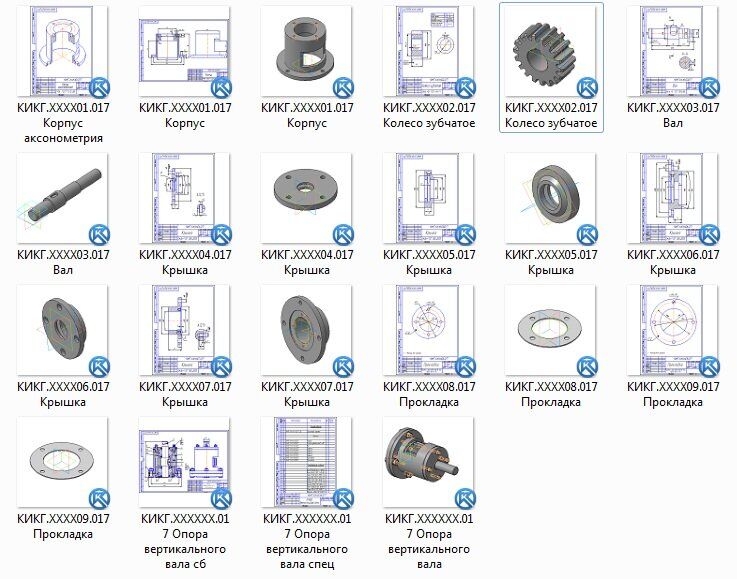

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
