ДЗ 16: Насос смазочный

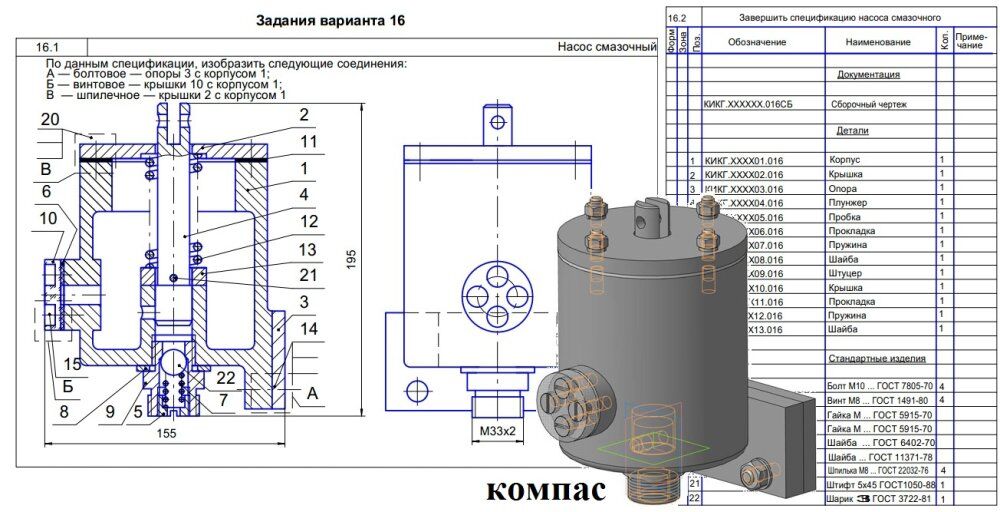

Насос смазочный КИКГ.ХХХХХХ.016 ЧЕРТЕЖ
Смазочный насос одноплунжерный предназначен для смазки трущихся деталей. При движении рычага (на чертеже не показан) плунжер 2 поднимается вверх, освобожденное пространство в полости корпуса заполняется жидкой смазкой.
При движении плунжера вниз под действием пружины 9, работающей на растяжение, вытесняемое масло давит на шарик 20. Передвигаясь вниз, он открывает отверстие в штуцере 5, и масло подается к трущимся частям деталей. При обратном движении плунжера 2 пружина 10 возвращает шарик 20 в первоначальное положение, клапан закрыт. Периодическая заливка масла осуществляется через отверстие крышки 3, которое закрывается пробкой 17. Для наблюдения за уровнем масла в насосе имеется маслоуказатель — крышка 4, изготовленная из прозрачной пластмассы. Крышка 4 посредством прокладки 12 и потайных винтов 15 плотно крепится к корпусу 1, а крышка 3 — шпильками 21, гайками 16 и шайбами 19. Корпус 1 с опорой 6 соединяют болтами 14, гайками 16 и шайбами 18.
Шайба 7, служащая опорой для пружины 9, соединяется с плунжером 2 штифтом 22. Второй опорой пружины 9 является плоскость на крышке 3.

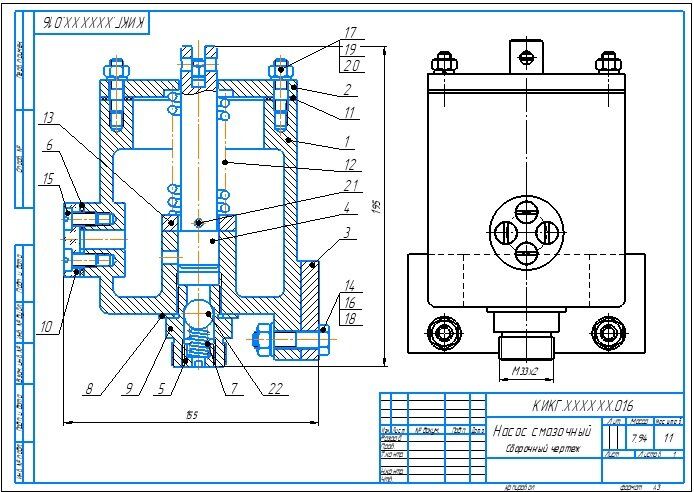

Насос смазочный КИКГ.ХХХХХХ.016 СБ
Насос смазочный КИКГ.ХХХХХХ.016 СПЕЦИФИКАЦИЯ
Насос смазочный КИКГ.ХХХХХХ.016 3Д модель

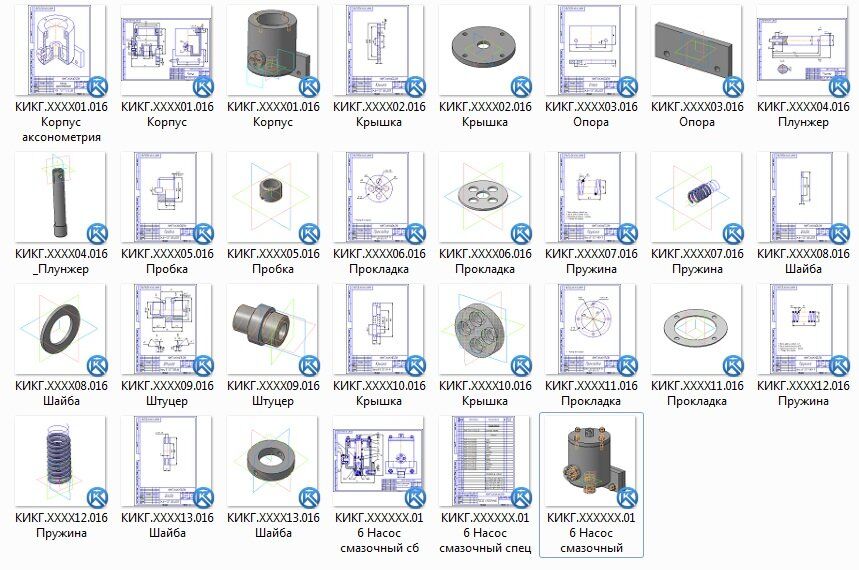

Насос смазочный КИКГ.ХХХХХХ.016 чертежи
Корпус КИКГ.ХХХХ01.016
Крышка КИКГ.ХХХХ02.016
Опора КИКГ.ХХХХ03.016
Плунжер КИКГ.ХХХХ04.016
Пробка КИКГ.ХХХХ05.016
Прокладка КИКГ.ХХХХ06.016
Пружина КИКГ.ХХХХ07.016
Шайба КИКГ.ХХХХ08.016
Штуцер КИКГ.ХХХХ09.016
Крышка КИКГ.ХХХХ10.016
Прокладка КИКГ.ХХХХ11.016
Пружина КИКГ.ХХХХ12.016
Шайба КИКГ.ХХХХ13.016
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
