ДЗ 14: Цилиндр воздушный

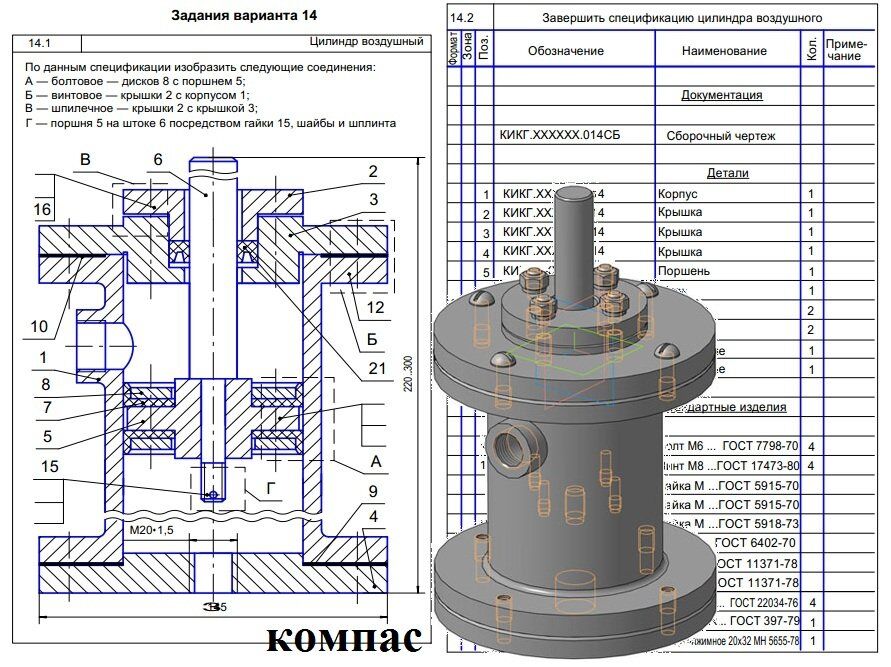

Цилиндр воздушный КИКГ.ХХХХХХ.014 ЧЕРТЕЖ
Под действием сжатого воздуха происходит движение поршня 5 внутри корпуса 1. Поршень тянет за собой шток 6. Подавая воздух поочередно в оба отверстия корпуса 1, можно двигать поршень 5 вверх или вниз и тем самым придавать нужное движение присоединенному к штоку 6 механизму.
Уплотнение поршня внутри корпуса достигается двумя манжетами 7 из специальной маслоустойчивой резины. Прижатие манжет к корпусу и поршню производится дисками 8 с помощью болтов 11, гаек, шайб. Поршень закрепляется на штоке 6 шайбой и гайкой 15, которая стопорится на штоке шплинтом. Нажимное кольцо 21, закрываемое крышкой 2, обеспечивает дополнительное уплотнение штоку 6.
Крышки 2 и 3 крепятся шпильками 19, гайками и шайбами. К корпусу 1 прикрепляется винтами 12 крышка 3. Уплотнения 9 и 10 обеспечивают герметичность соединений.

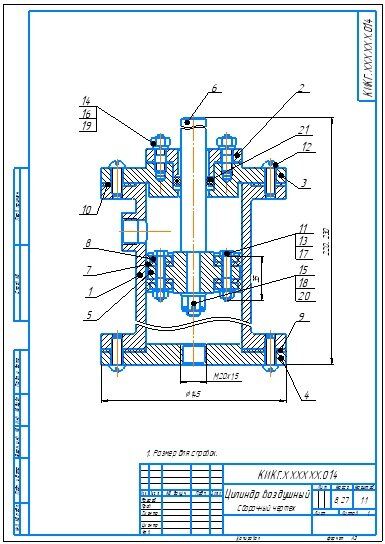

Цилиндр воздушный КИКГ.ХХХХХХ.014 СБ
Цилиндр воздушный КИКГ.ХХХХХХ.014 спецификация
Цилиндр воздушный КИКГ.ХХХХХХ.014 3д модель

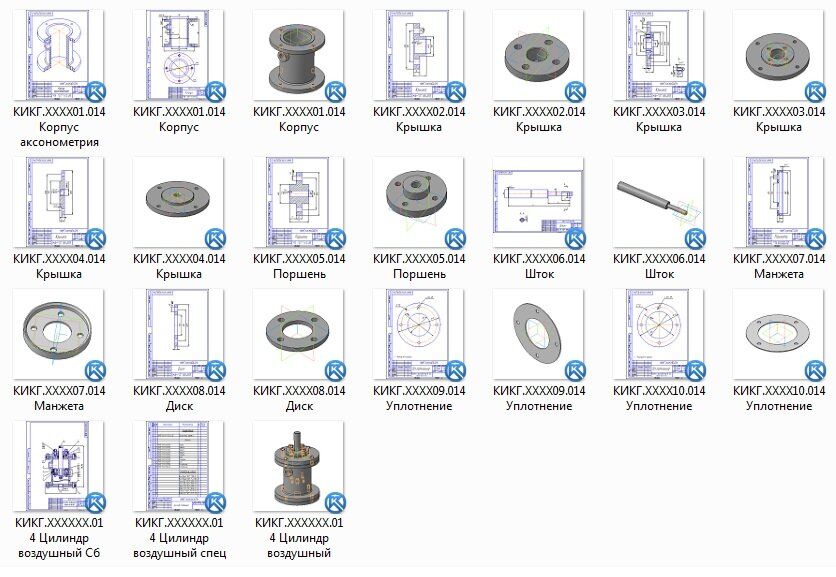

Цилиндр воздушный КИКГ.ХХХХХХ.014 чертежи
Корпус КИКГ.ХХХХ01.014
Крышка КИКГ.ХХХХ02.014
Крышка КИКГ.ХХХХ03.014
Крышка КИКГ.ХХХХ04.014
Поршень КИКГ.ХХХХ05.014
Шток КИКГ.ХХХХ06.014
Манжета КИКГ.ХХХХ07.014
Диск КИКГ.ХХХХ08.014
Уплотнение КИКГ.ХХХХ09.014
Уплотнение КИКГ.ХХХХ10.014
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
