ДЗ 12: Клапан перепускной
Описание

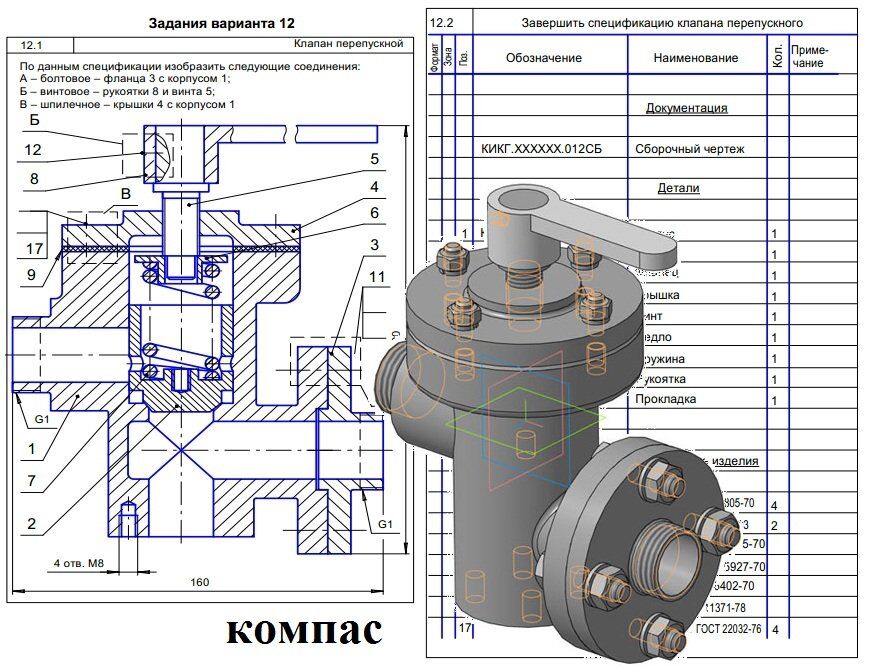

Клапан перепускной КИКГ.ХХХХХХ.012 ЧЕРТЕЖ
Перепускные предохранительные клапана являются элементами системы, в которой возможно, но не желательно повышение давления.
Рабочая среда поступает в правое отверстие корпуса 1 и дальше через нижнее отверстие — к обслуживаемому объекту.
Давление, при котором срабатывает клапан, регулируется усилием пружины 7 посредством рукоятки 8, посаженой на ходовой винт 5. Пружина, сжатая винтом, прижимает клапан к корпусу 1.
Если в магистрали повышается давление сверх допустимого, срабатывает клапан 2. Под избыточным давлением он поднимается и пропускает через левое отверстие корпуса рабочую среду в запасную емкость.
Когда давление упадет, пружина закроет клапаном отверстие, и выпуск рабочей среды в левое отверстие прекратится.
Рукоятка 8 закреплена на винте 5 установочным винтом 12. Крышка 4 посредством прокладки 9, шпилек 17, гаек и шайб плотно крепится к корпусу 1. Фланец 3 к корпусу присоединяется болтами.

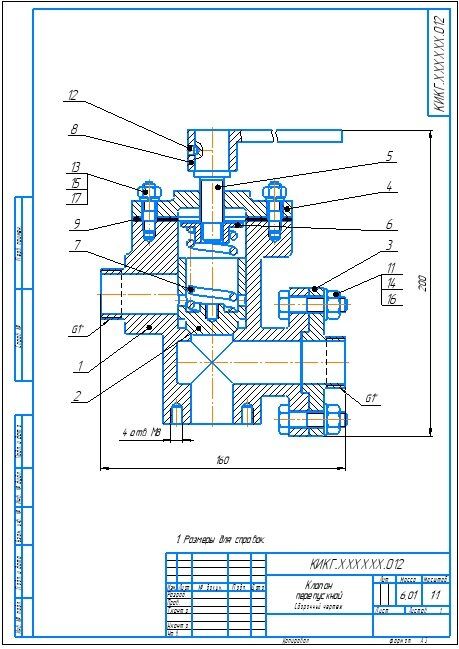

Клапан перепускной КИКГ.ХХХХХХ.012 СБ
Клапан перепускной КИКГ.ХХХХХХ.012 спецификация
Клапан перепускной КИКГ.ХХХХХХ.012 3д модель
Клапан перепускной КИКГ.ХХХХХХ.012 чертежи
Корпус КИКГ.ХХХХ01.012
Клапан КИКГ.ХХХХ02.012
Фланец КИКГ.ХХХХ03.012
Крышка КИКГ.ХХХХ04.012
Винт КИКГ.ХХХХ05.012
Седло КИКГ.ХХХХ06.012
Пружина КИКГ.ХХХХ07.012
Рукоятка КИКГ.ХХХХ08.012
Прокладка КИКГ.ХХХХ09.012

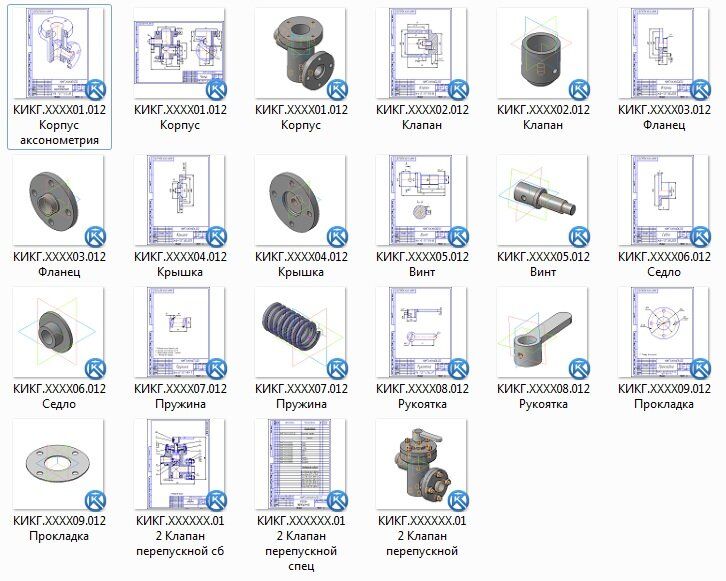

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Перепускные предохранительные клапана являются элементами системы, в которой возможно, но не желательно повышение давления. Рабочая среда поступает в правое отверстие корпуса 1 и дальше через нижнее отверстие — к обслуживаемому объекту.
Давление, при котором срабатывает клапан, регулируется усилием пружины 7 посредством рукоятки 8, посаженой на ходовой винт 5. Пружина, сжатая винтом, прижимает клапан к корпусу 1.
Если в магистрали повышается давление сверх допустимого, срабатывает клапан 2. Под избыточным давлением он поднимается и пропускает через левое отверстие корпуса рабочую среду в запасную емкость.
Когда давление упадет, пружина закроет клапаном отверстие, и выпуск рабочей среды в левое отверстие прекратится.
Рукоятка 8 закреплена на винте 5 установочным винтом 12. Крышка 4 посредством прокладки 9, шпилек 17, гаек и шайб плотно крепится к корпусу 1. Фланец 3 к корпусу присоединяется болтами.
Клапан перепускной КИКГ.ХХХХХХ.012 СБ Клапан перепускной КИКГ.ХХХХХХ.012 спецификация
Клапан перепускной КИКГ.ХХХХХХ.012 3д модель
Клапан перепускной КИКГ.ХХХХХХ.012 чертежи
Корпус КИКГ.ХХХХ01.012
Клапан КИКГ.ХХХХ02.012
Фланец КИКГ.ХХХХ03.012
Крышка КИКГ.ХХХХ04.012
Винт КИКГ.ХХХХ05.012
Седло КИКГ.ХХХХ06.012
Пружина КИКГ.ХХХХ07.012
Рукоятка КИКГ.ХХХХ08.012
Прокладка КИКГ.ХХХХ09.012
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Файлы условия, демо
Характеристики домашнего задания
Предмет
Учебное заведение
Семестр
Номер задания
Программы
Теги
Просмотров
0
Качество
Идеальное компьютерное
Размер
946,83 Kb
Список файлов
Клапан перепускной КИКГ.ХХХХХХ
КИКГ.ХХХХ01.012 Корпус аксонометрия.cdw
КИКГ.ХХХХ01.012 Корпус.cdw
КИКГ.ХХХХ01.012 Корпус.m3d
КИКГ.ХХХХ02.012 Клапан.cdw
КИКГ.ХХХХ02.012 Клапан.m3d
КИКГ.ХХХХ03.012 Фланец.cdw
КИКГ.ХХХХ03.012 Фланец.m3d
КИКГ.ХХХХ04.012 Крышка.cdw
КИКГ.ХХХХ04.012 Крышка.m3d
КИКГ.ХХХХ05.012 Винт.cdw
КИКГ.ХХХХ05.012 Винт.m3d
КИКГ.ХХХХ06.012 Седло.cdw
КИКГ.ХХХХ06.012 Седло.m3d
КИКГ.ХХХХ07.012 Пружина.cdw
КИКГ.ХХХХ07.012 Пружина.m3d
КИКГ.ХХХХ08.012 Рукоятка.cdw
КИКГ.ХХХХ08.012 Рукоятка.m3d
КИКГ.ХХХХ09.012 Прокладка.cdw
КИКГ.ХХХХ09.012 Прокладка.m3d
КИКГ.ХХХХХХ.012 Клапан перепускной сб.cdw
КИКГ.ХХХХХХ.012 Клапан перепускной спец.spw
КИКГ.ХХХХХХ.012 Клапан перепускной.a3d
